帶凸臺鎳鋅工字電感
分類：工字電感 發布時間：2022-05-11 瀏覽量：1146
1， 鎳鋅帶凸臺工字電感的定義：
鎳鋅帶凸臺工字電感也叫帶支架，帶凸點工字電感均采用鎳鋅材料制作，能夠耐大電流，同時底部的凸臺設計，保證插板更平穩，凸臺高度高于錫點高度，插件安裝的時候，凸臺平面平齊PCB平面，貼合平穩，易于過波峰焊。
鎳鋅帶凸臺工字電感一般是根據工字磁芯的尺寸進行命名，如鎳鋅磁芯外徑為7.8mm，高度為9.3mm，則對應的電感型號則為L(zhǎng)GB7893.

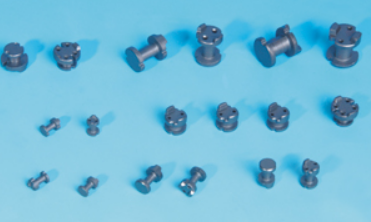

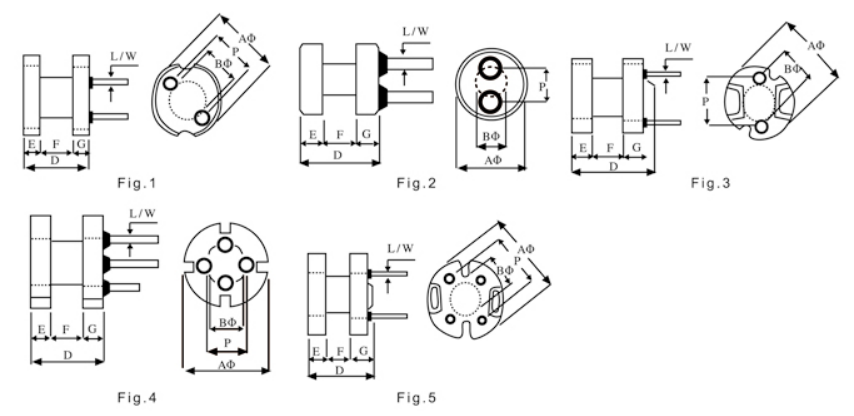

2，玖豐電子常用的鎳鋅帶凸臺工字電感磁芯尺寸如下：

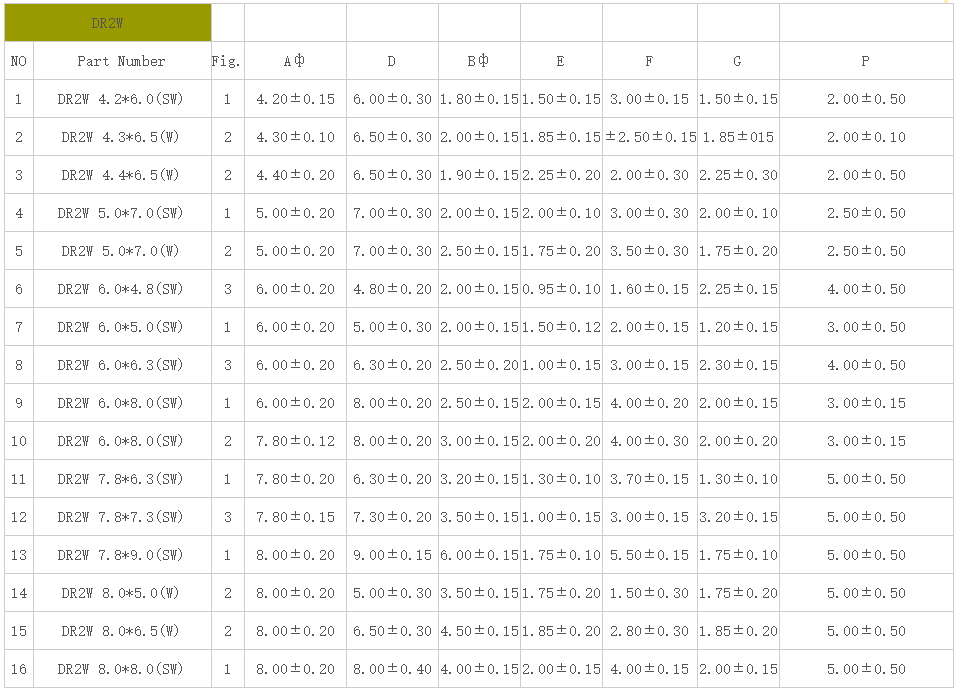

3， 兩腳帶凸臺工字電感磁芯尺寸：

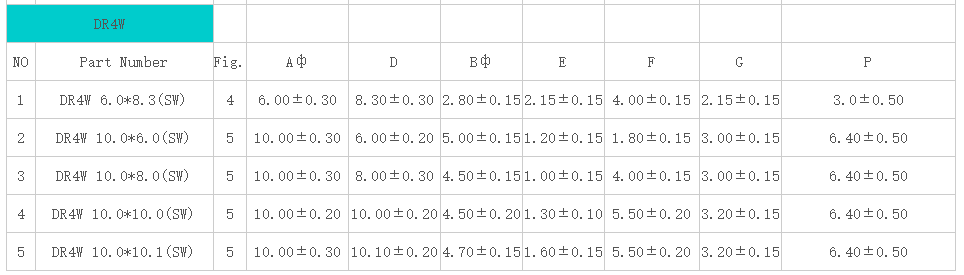

4，四腳帶凸臺工字電感磁芯尺寸：
5，特點：帶凸臺工字電感是在磁芯基礎上繞線而成，完善的一個扼流線圈的噪聲濾波直流/直流，完善的一個扼流線圈的噪聲濾波直流/直流，體積小徑向引線類型，高電感與高額定電流，可有或沒有熱縮管

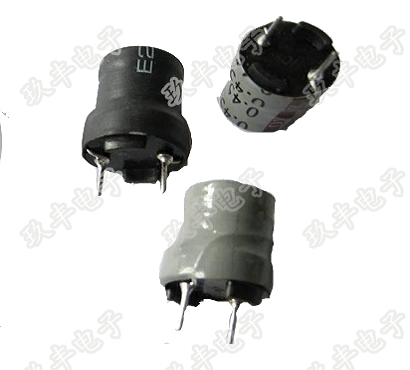

6，產品實物圖片：
7，應用場景：
電視和音響設備，電信器件，蜂鳴器和報警系統，交換式電源供應器，系統需要波段和高 Q 值，其他噪音濾波等。
