軸向臥式電感

分類:工字電感 發布時間:2022-05-13 瀏覽量:1086

1,軸向臥式電感的定義:

臥式工字電感對稱軸向出腳,結構形狀類似于色碼電感,一般外穿熱縮套管,軸向臥式工字電感的作用是進行濾波,雜訊處理的,廣泛應用于電機之中。

臥式工字電感一般使用單股漆包線,手工繞制,PIN腳腳長,方便彎腳接入馬達轉子。


軸向臥式工字電感

軸向臥式工字電感

2,命名規則:
LGC0410-5R8M-φ0.3-UL

LGC代表臥式軸線電感
0410代表產品的規格
04代表磁芯外徑是4mm
10代表磁芯長度是10mm
φ0.3代表繞線的線徑為0.3mm
UL代表需要包UL熱縮套管,類似的,PVC代表PVC套管。


3,常見規格型號:
LGC0312     LGC0408    LGC0410    LGC0412   LGC0510   LGC0512   LGC0513
LGC0613   LGC0810 LGC0812  LGC1012   LGC1016  LGC10.5*20.5  LGC1216

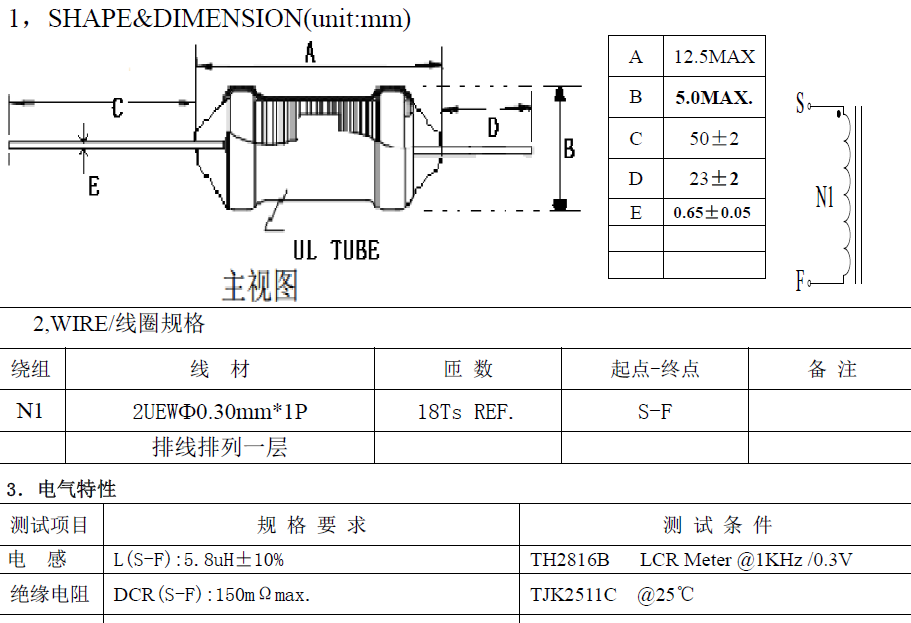

4,組成結構:

軸向臥式工字電感尺寸

主材:DRWW4*10臥式工字磁芯帶PIN腳,線材:φ0.3漆包線(2UEW-F),φ4PVC或UL套管。

5,實物圖:

臥式工字電感

4*10臥式工字電感
