彎腳工字電感
分類:工字電感 發布時間:2022-06-08 瀏覽量:977
1,定義: 彎腳插件工字電感是將直腳工字電感PIN腳進行彎折,插件后成臥式形狀,針對PCB板空間小,安裝空間受限特定設計,其特性不變。

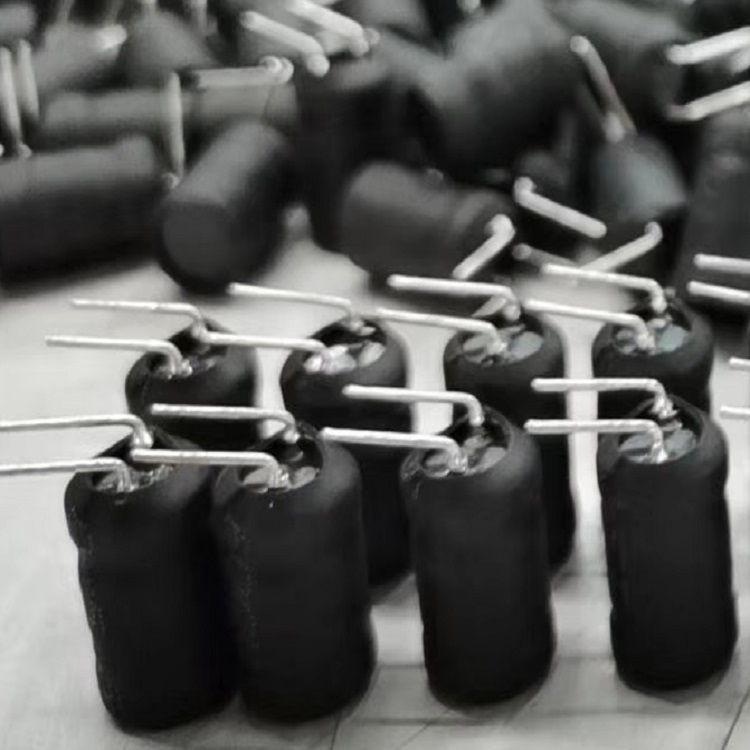

10*16彎腳工字電感
如10*16工字電感直插安裝,其高度尺寸約17mm,彎腳后插件,高度只有11mm左右,大大縮減了高度。
2,說明: 常用的彎腳電感規格有6*8,8*10,9*12,10*16,需要注意的是,針腳在彎折的時候,如線徑太小,彎折點太貼近PIN腳根部,容易造成斷線現象,線徑小,高感量的產品一般做點膠處理,用環氧膠水蓋住錫點,保護線頭,防止彎折斷線。
3,適用范圍:電器,開關電源,充電器,尤其是體積小,安裝空間小的產品推薦使用。
