測試電平不同對磁環電感測試有什么影響?

分類:公司新聞 發布時間:2022-09-30 瀏覽量:2540

    電感一般可以用萬用表進行簡單的測試,精度不高,電感廠家一般使用專業的數字電橋測試,我們知道隨著測試頻率的提高,電感量會上升到一定峰值后往下下降,甚至沒有感量,這個特性和磁環材料的頻譜范圍有關,到頻率超出材料范圍,感量很低甚至沒有感量。在日常磁環電感檢測中,測試條件有一個要素:測試頻率,電平,機器內阻,如1KHZ/0.25v,內阻常見的有30Ω,100Ω,用的比較少的還有20,25,50,70Ω,就拿通惠系列儀器來說,開機默認是30Ω內阻。不同的內阻下測試感量,其結果是不一樣的,下面我們來介紹一下測試電平不同對磁環電感的影響。

磁環電感

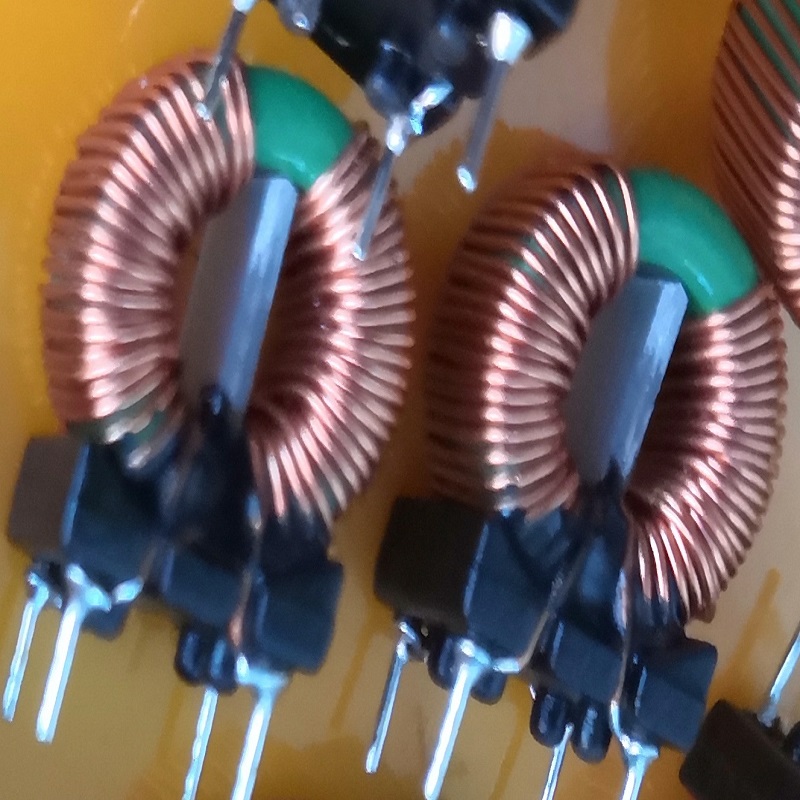

共模磁環電感


     最近小編接到客戶投訴一款953-650uH的磁環電感,感量不良,要求650uH最小,客戶反饋測試出來的都是470uh,而我司測試出來的全部都是900uh,1mH左右,經過測試對比,發現調試測試條件,當調整至1KHZ/1v測試是,測試數據和客戶反饋的相吻合,我們再自行測試一款錳芯磁環1695電感,1KHZ/0.3v下測試是16mH,用1kHZ/1v下測試是8mH,測試電平不同測試結果千差萬別。由此我們可以發現,電平越高,感量越低,磁環感量越高,隨著電平上升,電感量衰減越多。

   所以我們處理客訴的時候,需要和終端核對儀器及測試條件是十分必要的,一條原則,測試條件以磁環材料廠家的材料測試條件為準,如一般錳芯磁環的單圈測試條件是1KHZ/0.25v,那么我們就以該條件為準。
