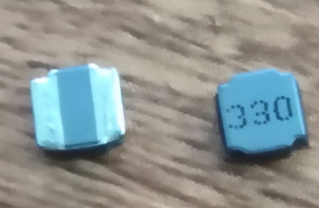

NR磁膠電感

分類:產品中心 發布時間:2022-05-15 瀏覽量:2760

1,NR電感的定義:

NR電感在線圈的外面有磁性膠水覆蓋,又稱NR磁膠電感,NR磁膠電感閉磁路結構,外表面看不見漆包線,焊接的端口和頂部平齊,而CD貼片電感同樣是貼裝,焊接端口下陷,低于磁芯面,同時漆包線裸露可見。

2,NR磁膠電感尺寸表:




NR磁膠電感的特點:
采用磁性膠水涂敷結構,蜂鳴聲音?。?/span>直接在鐵氧體磁芯上金屬化電鍍,抗跌落沖擊強,經久耐用;閉合磁路結構設計,漏磁少,抗EMI能力強;同等尺寸條件下,額定電流相比傳統功率電感高出30%;小體積,低側面,節省空間,更省電。

應用的產品范圍:LED照明;多功能手機;平板電視TV;藍光DVD;機頂盒;筆記本電腦,臺式電腦,服務器,交換機;便攜式,個人導航系統,多媒體設備。

產品的工作溫度范圍:-25攝氏度 --- +120攝氏度,可耐低溫高溫。



常用的系列型號有3012系列、4020系列、5040系列、6045等系列,在選型的時候,一般是根據電感量大小來選擇對應的產品規格。

(1)NR磁膠電感3012系列參數:

  NR3012-1.0uH/N、NR3012-1.5uH/N、NR3012-2.2uH/N、NR3012-3.3uH/M、NR3012-4.7uH/M、NR3012-6.8uH/M、NR3012-10uH/M、NR3012-15uH/M、NR3012-22uH/M、NR3012-33uH/M、NR3012-47uH/M、NR3012-68uH/M


(2)NR磁膠電感4020系列參數:

  NR4020-1.0uH/N、NR4020-1.2uH/N、NR4020-1.5uH/N、NR4020-2.2uH/N、NR4020-3.3uH/M、NR4020-4.7uH/M、NR4020-5.6uH/M、NR4020-6.8uH/M、NR4020-8.2uH/M、NR4020-10uH/M、NR4020-15uH/M、NR4020-22uH/M、NR4020-33uH/M、NR4020-47uH/M、NR4020-56uH/M、NR4020-68uH/M、NR4020-82uH/M、NR4020-100uH/M

NR4018

     (3)NR磁膠電感5040系列參數:

  NR5040-1.0uH/N、NR5040-1.2uH/N、NR5040-1.5uH/N、NR5040-2.2uH/N、NR5040-3.3uH/N、NR5040-4.7uH/M、NR5040-5.6uH/M、NR5040-6.8uH/M、NR5040-10uH/M、NR5040-15uH/M、NR5040-22uH/M、NR5040-33uH/M、NR5040-47uH/M、NR5040-68uH/M、NR5040-100uH/M、NR5040-150uH/M、NR5040-220uH/M、NR5040-1mH/M、NR5040-2.2mH/M


  ( 4)NR磁膠電感6045系列參數:

  NR6045-1.0uH/N、NR6045-1.5uH/N、NR6045-2.2uH/N、NR6045-3.3uH/N、NR6045-4.7uH/M、NR6045-6.8uH/M、NR6045-10uH/M、NR6045-15uH/M、NR6045-22uH/M、NR6045-33uH/M、NR6045-47uH/M、NR6045-56uH/M、NR6045-68uH/M、NR6045-100uH/M、NR6045-120uH/M、NR6045-150uH/M、NR6045-220uH/M、NR6045-330uH/M、NR6045-470uH/M、NR6045-680uH/M、NR6045-1mH/M、NR6045-1.5mH/M
