定制絞合線工字電感

分類:產品中心 發(fā)布時間:2022-07-21 瀏覽量:2230

1,絞合線工字電感的定義:
多股線工字電感采用多股絞合在一起的銅線或絲包線繞制,特點是:橫截面加大,集膚效應低,損耗低,電阻比單根線要低,飽和電流也要好很多。
多用于大電流電感設計中,磁芯采用鎳芯磁芯,部分電路設計,鎳芯單股線繞制的產品達不到設計要求,或者剛好達到臨界點,沒有余量,就可以采用多股線代替單根線,以提高電感特性。

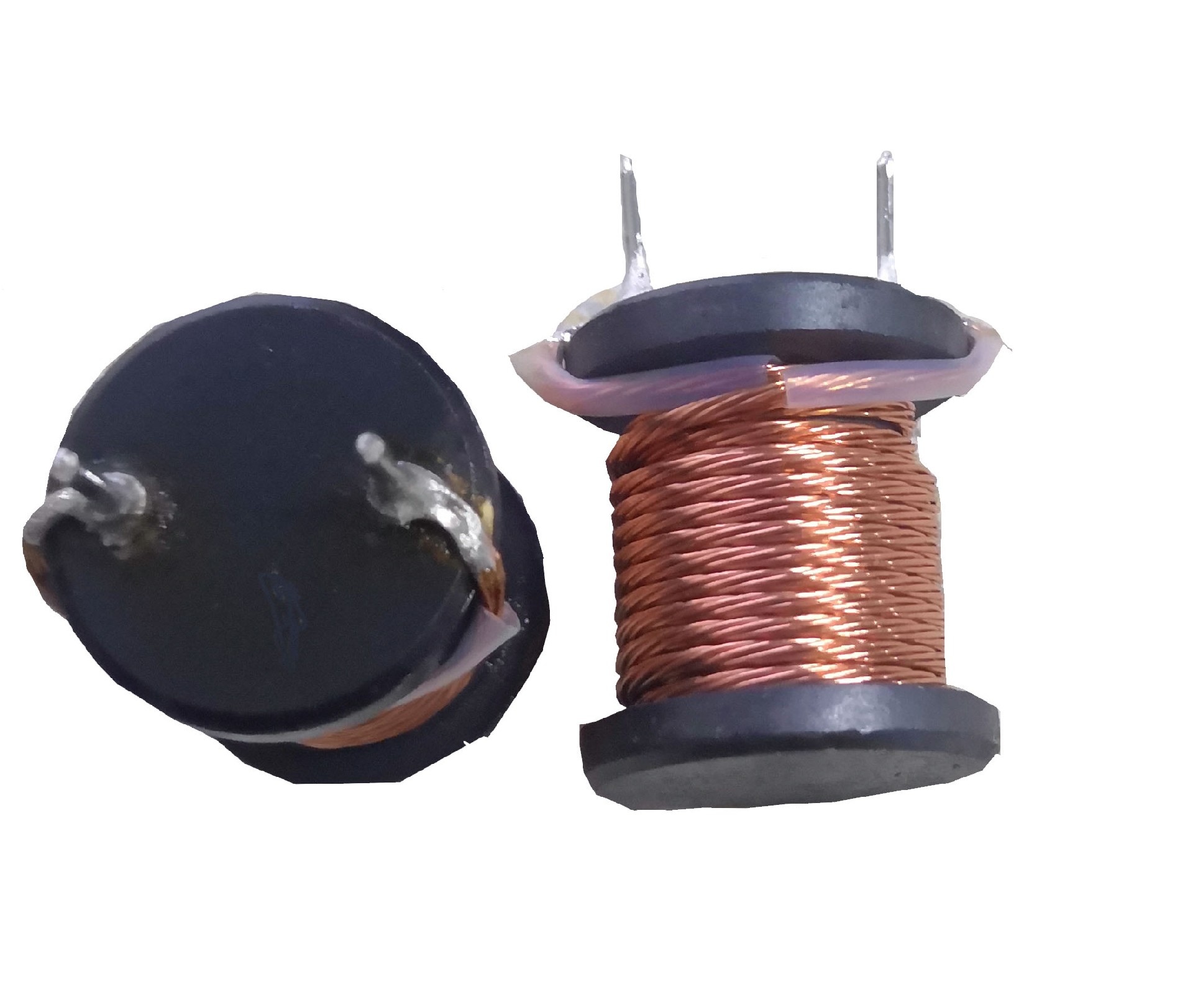

2,多股線工字電感實物圖:

絞合線工字電感


3,組成結構

以LGB1618-300K,30UH多股線電感為例分析:

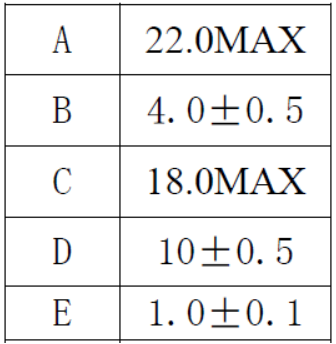

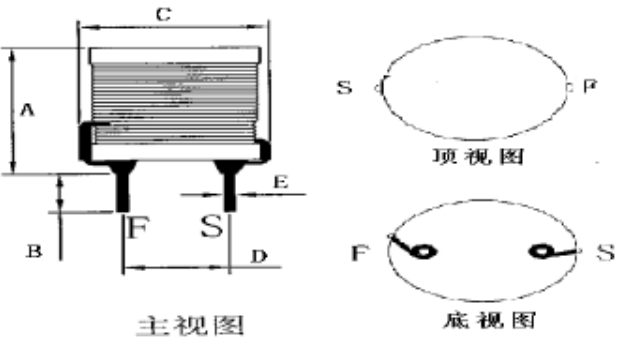

絞合線工字電感尺寸圖1618多股線工字電感尺寸

主材:鎳芯DR16*18工字磁芯,線材:7根  φ0.25漆包線絞合線。
需要注意的是,絞合線單根線徑較小,容易刮傷,燙傷,注意層間短路測試。

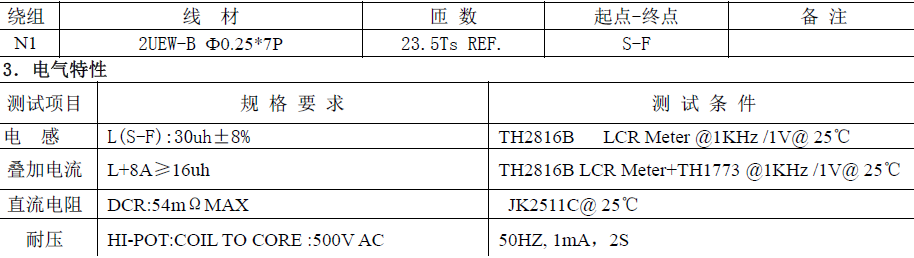

4,產品特性:
