鐵硅鋁磁環電感多線并繞需要分相位嗎?
分類:專業問答 發布時間:2023-03-17 瀏覽量:561
鐵硅鋁磁環電感多線并繞是一種常見的電感器件類型,用于各種電子設備中。多線并繞的設計可以減小電阻和電感值的變化,并提高磁場的穩定性。對于多線并繞的鐵硅鋁磁環電感器件,是否需要分相位一直是一個備受關注的話題。
一、鐵硅鋁磁環電感器件的基本原理
鐵硅鋁磁環電感器件是一種電感器件,它是由一個鐵硅鋁磁環和線圈組成的。在電路中,當電流流過線圈時,線圈中會產生一個磁場,這個磁場會通過鐵硅鋁磁環傳遞出去,從而產生感應電動勢。
鐵硅鋁磁環電感器件的基本原理是法拉第電磁感應定律,即當導體中有電流流過時,會產生一個磁場。磁場的大小和方向取決于電流的大小和方向。當電流改變時,磁場也會隨之改變,從而產生感應電動勢。這個感應電動勢的大小取決于磁場的變化速率和線圈的匝數。因此,通過改變鐵硅鋁磁環的磁性和線圈的匝數,可以改變電感器件的電感值。
二、鐵硅鋁磁環電感多線并繞的設計

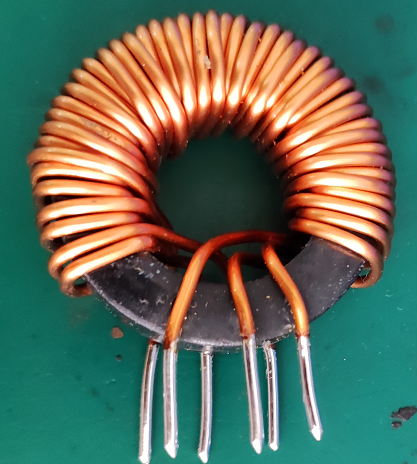

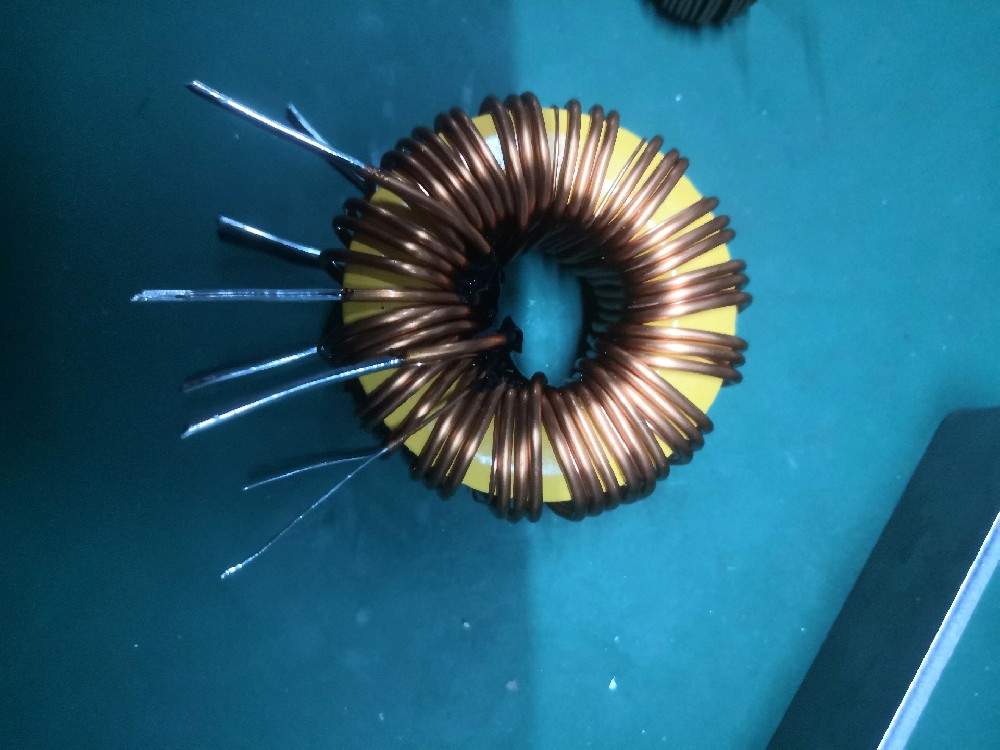

鐵硅鋁磁環電感多線并繞是一種常用的設計,它可以減小電阻和電感值的變化,并提高磁場的穩定性。在多線并繞的設計中,鐵硅鋁磁環上穿過線圈的導線數量會增加,從而產生更多的磁場。這個磁場的大小和方向取決于每個導線的電流大小和方向。鐵硅鋁磁環電感多線并繞出腳一般是多股線絞合在一起形成一股線。但是對于線徑較大的產品,如果絞合在一起,線徑太太,就不是很容易插件,所以就分開來一個腳對應一個板孔,獨立出腳。獨立出腳就帶來一個問題,是否要分相位?
在多線并繞的設計中,通常會選擇多個線圈,每個線圈都會沿著相同的路徑穿過鐵硅鋁磁環。這些線圈的導線可以并排排列,也可以相互交錯。在并排排列的設計中,每個導線都會沿著相同的路徑穿過鐵硅鋁磁環,因此它們會產生相同的感應電動勢和磁通量。這些導線的電流會產生一個總磁場,因此鐵硅鋁磁環電感是不需要分相位的,鐵硅鋁磁環電感一般是用來儲能,直流輸出沒有相位一說。
鐵硅鋁磁環電感是有別于共模磁環電感的,共模磁環電感因?yàn)楦髯砸幚砉材9材8蓴_,每根線需要對應各自的電路接入點,是需要分相位的,這個需要區分。
