差模磁環電感炸機是什么原因引起的？
分類：專業問答 發布時間：2024-04-14 瀏覽量：1274
最近有客戶詢問鐵粉芯差模磁環電感5026-170uh的繞線電感，老化測試能過，經過長達半年的使用后，零星出現炸機，具體表現就是電源外殼被燒糊，PCB板燒黑。
我們知道共模磁環電感炸機的原因好分析，一般多半是相鄰匝間短路導致的炸機，經過耐壓測試可以有效避免，那么差模的該如何分析呢？
差模磁環電感只有一個繞組，不存在相鄰繞組匝間短路的問題，對繞線的電感進行疊加電流測試，飽和電流都達到了0.8A，而實際使用工作電流最大只有0.3A

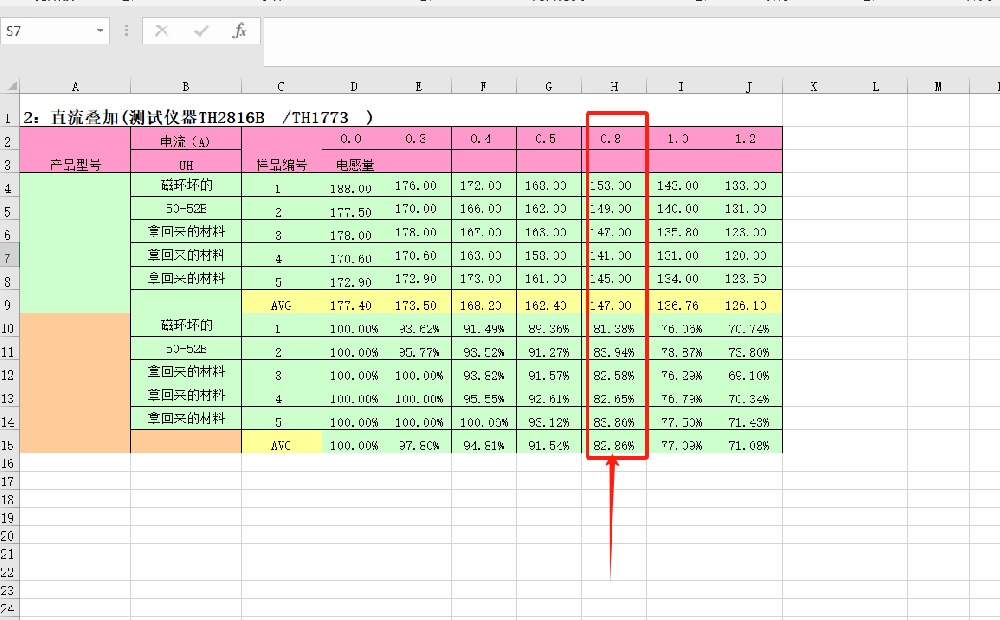

（疊加電流測試）
26材和52材疊加電流測試，其電流曲線差不多，而炸機的那個此后重新繞制后測試電流，也沒有差別，據此可以看出鐵粉芯材質飽和電流沒有問題，排除磁環材質的原因。
對壞的磁環進行層間耐壓測試，打1KV，耐壓OK，排除磁環漆層破壞導致層間短路的可能性。

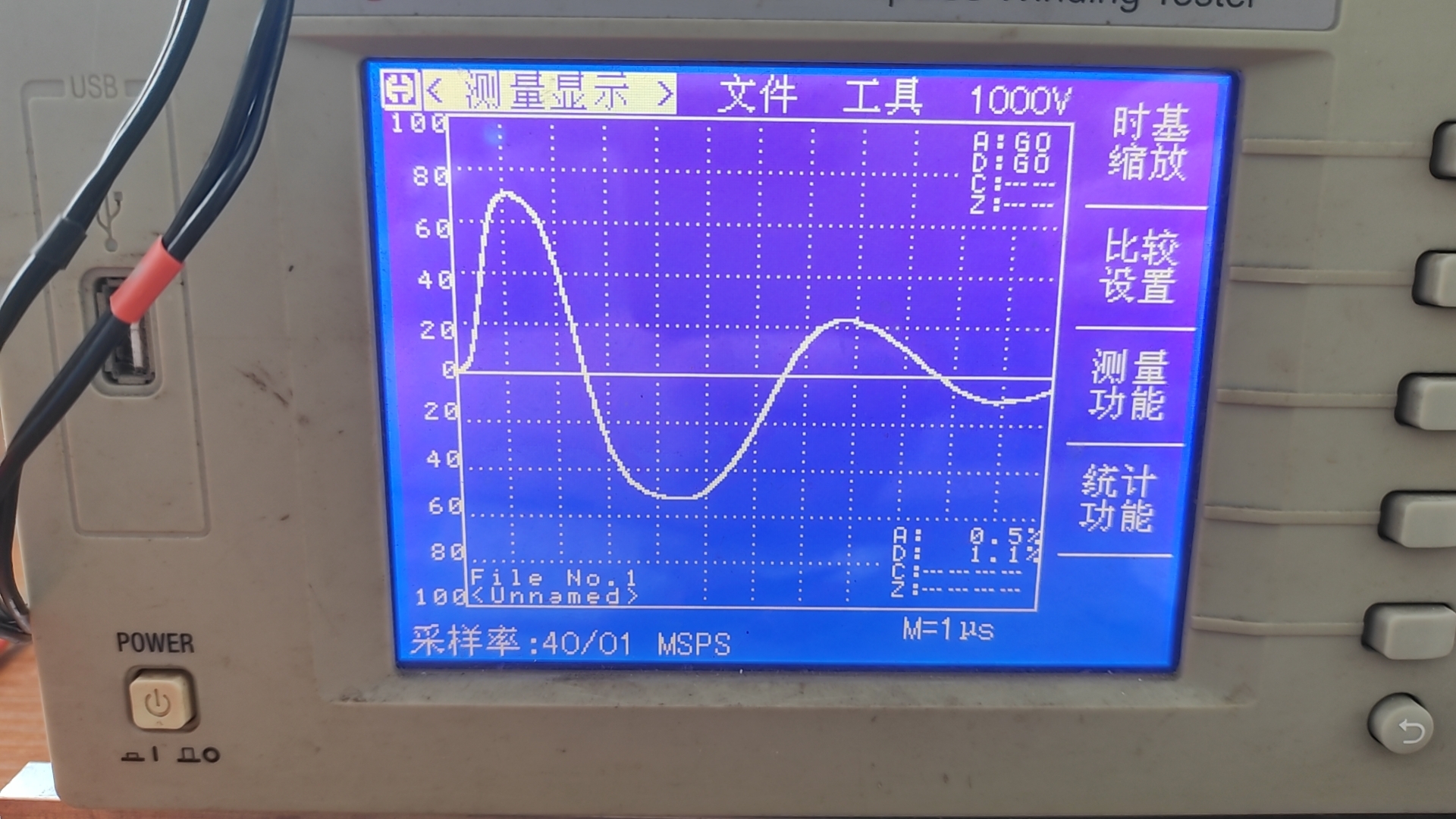

層間測試
回到描述的開始，老化沒有問題，使用半年后，出現炸機燒壞外殼的現象，說明磁環電感短期使用沒有問題，長時間使用，會發生嚴重衰減老化，而磁環電感本體材料鐵粉芯已經測試過了，其特性沒有問題，作為磁環電感第二主材的漆包線就是罪魁禍?zhǔn)琢?，在繞制的過程中，如漆包線絕緣層發生破壞，其絕緣性降低，在長時間使用的過程中，會過熱，長時間過熱就會老化，熱量不停的聚集會使電感本體溫度急劇上升，從而燒壞PCB板和電源外殼。
差模磁環電感如何避免短路發生？
1，使用絕緣性好的導線，繞制過程中，避免刮線，傷線；
2，繞制完成后，對線圈含浸處理，加強線圈的絕緣性；
3，繞制過程中，注意磁環是否有毛刺披鋒，避免毛刺刮線，注意磁環絕緣漆是否完整。
4，有條件的進行層間測試再出貨。
