磁環電感出現耐壓不良是什么原因?

分類:專業問答 發布時間:2022-07-13 瀏覽量:878

    磁環共模電感經常需要測試耐壓,尤其是線徑0.7或以上的產品,需要對繞組與繞組之間打耐壓測試,如對兩繞組間施加電壓500V 0.5A 5S,不出現電弧,不會超漏報警,則表示兩繞組間可以承受住該電壓。

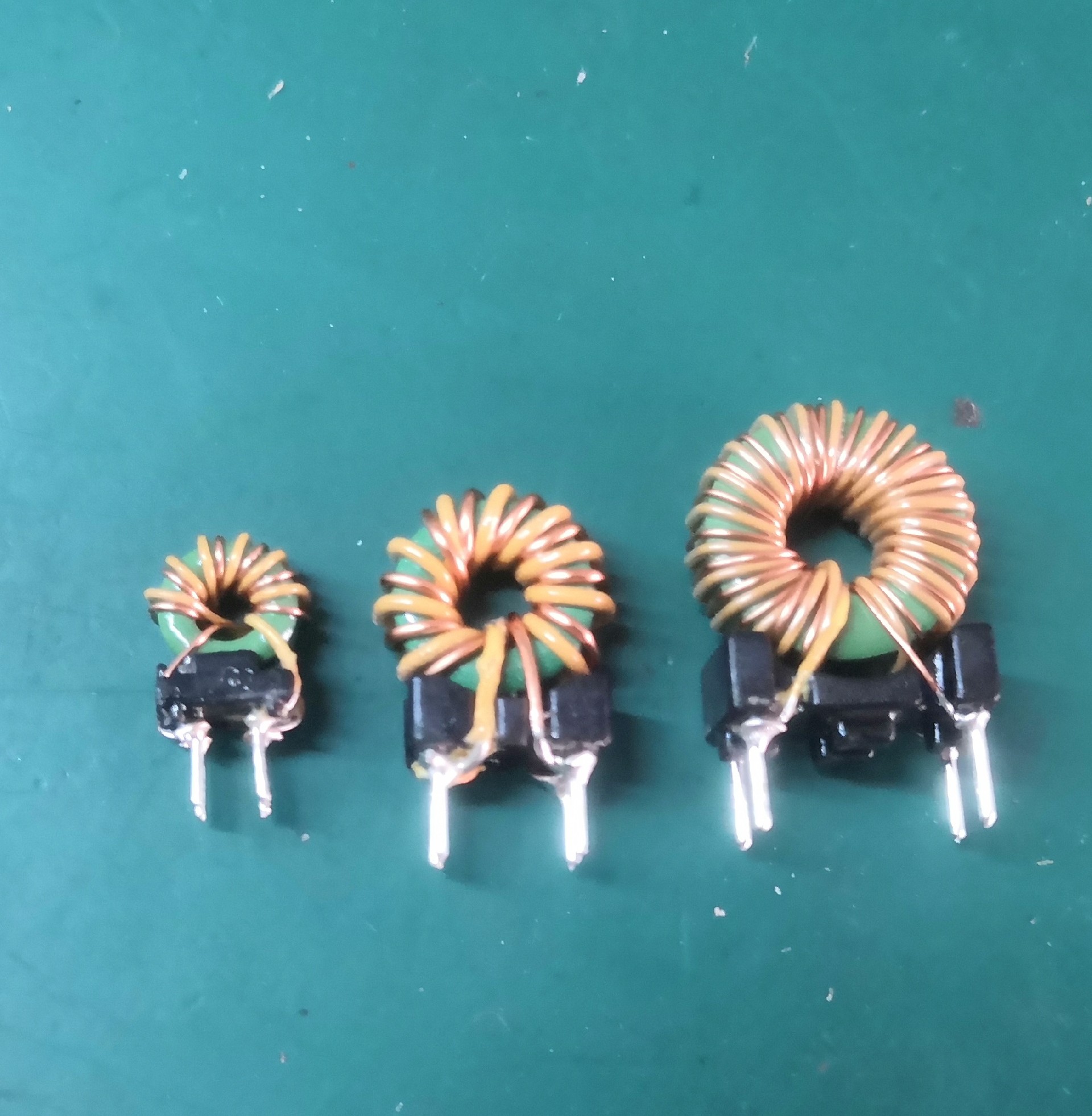

共模磁環電感

    高壓棒施加電壓的時候,出現電弧或耐壓測試儀出現超漏報警,則表示耐壓不良,耐壓不良的產品在使用的過程中會出現短路現象,因此產品設計耐壓值需等于或略高于實際電壓值。那么造成耐壓不良的原因是什么呢?



  直接原因:導線絕緣層出現破皮或出現破損或出現短路。

  磁環共模電感

 造成的間接原因:

   1,導線質量差,如漆包線漆膜薄,涂覆厚度不夠,或漆膜比較差,尤其是大線徑的漆包線,經反復來回勾線,高溫烘烤后,漆膜差的會出現爆裂現象;

   2,制程原因,如勾線操作不當,臺鉗金屬的部位包裹不到位,造成導線表皮被金屬部位刮傷;或焊錫過焊焊深造成漆皮破裂,更嚴重甚至造成短路。



耐壓不良改善對策:

   1,使用品牌廠家漆包線,漆膜厚的漆包線,漆膜厚的漆包線,拿在手上,感覺外表皮油膩膩的,可以反復來回折彎,高溫烘烤不會爆漆,;

   2,優化制程,勾線做好防護,焊錫注意焊錫時間和溫度及深度;

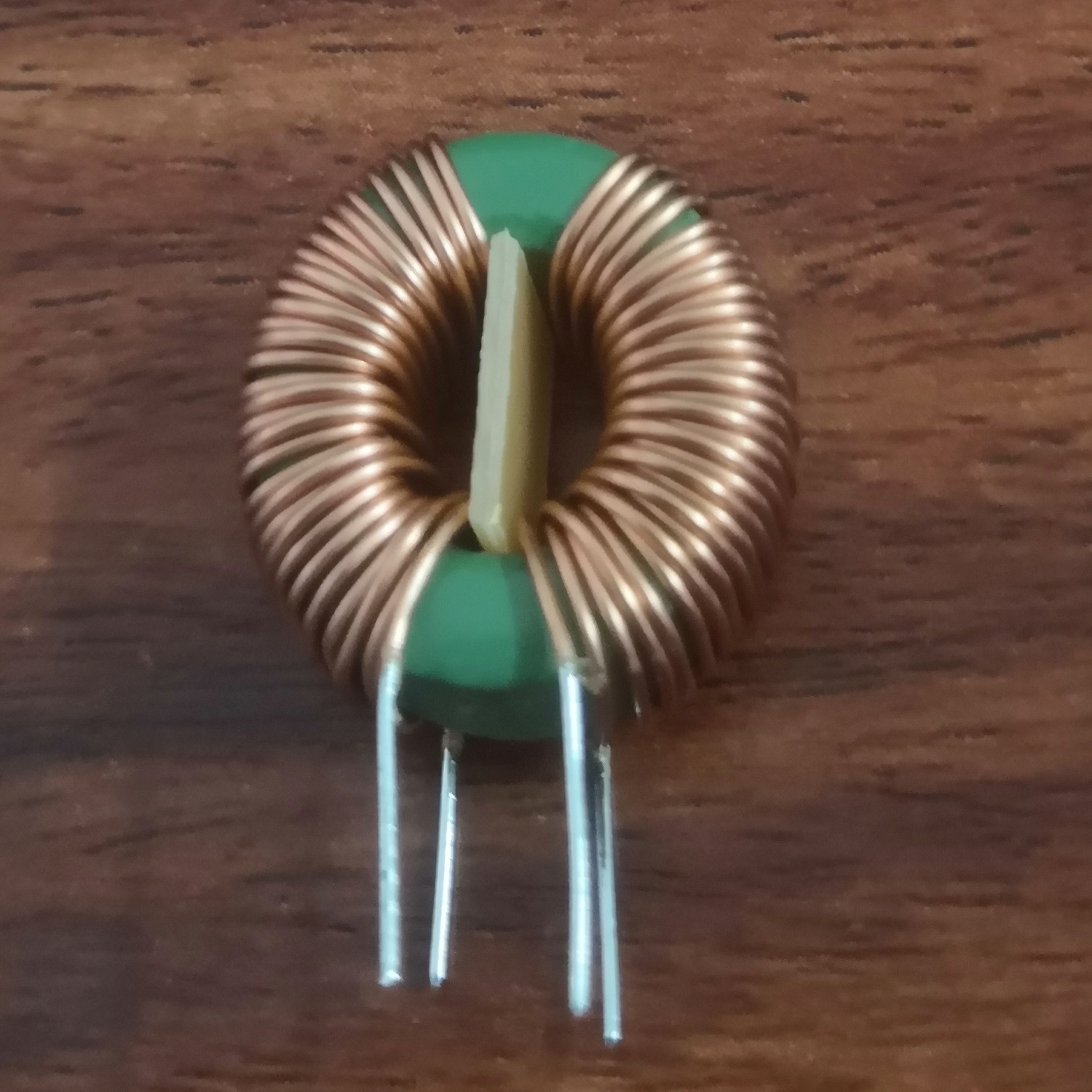

   3,在設計上,用分邊繞替代雙線并繞,分邊繞,在兩組線圈中間加一塊隔板隔開兩個繞組。

磁環電感如出現耐壓不良,使用時會出現短路,短路的產品電感量遠低于正常值或者完全沒有電感量,所以需要過大電壓的磁環電感是需要全測耐壓的。
