工字電感電感量計算辦法

分類:電感資訊 發布時間:2022-11-21 瀏覽量:1008

      磁環電感電感量計算公式L=AL*N*N(L為電感量,AL為單圈感量,N為繞線圈數),磁環為閉磁路結構,用該公式計算估算磁環電感量和繞線匝數非常的方便,工字磁芯作為開磁路結構,是否也有計算公式來估算繞線匝數或者評估電感量大小呢?尤其是高感值,匝數比較多,試?yán)@的話,不知道大概的圈數,試?yán)@非常麻煩,根據經驗,總結如下公式:

     電感量L=N*N*T (L為電感量,N為圈數),是不是有點類似于磁環電感計算公式?

     需要注意的是參數T未知,在計算的時候,需要先繞一個,確定L和N,再來計算出T值

     如5*7磁芯 用0.4線徑繞制14.5圈,實測感量是4.7uh,則T=0.023(取三位小數),

     磁芯尺寸不變,一樣還是5*7,用線徑0.23繞制52.5圈,則理論上電感量L=52.5*52.5*0.023=63uh(取整數)



     下面我們?nèi)?*7磁芯實際繞52.5圈,實測感量是65uh,和63比較接近了。

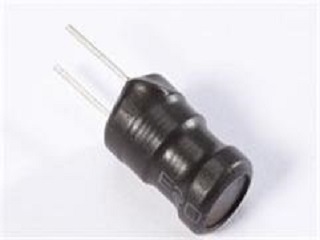

   工字電感

     同理,知道目標電感量,運用該公式可以估算出繞線的圈數,如9*12三腳電感初級匝數電感量為2mH,線徑為0.1mm;次級匝數電感量為160mH,線徑為0.06mm,如果事先不經過估算,漫無目的的定圈數,不是感量低很多,就是磁芯繞不下去,白白浪費時間。

    已知9*12  0.37線繞制92.5圈,感量是330uh,則T=0.039,運用該公式估算,N*N=51282。對應的匝數N約為226TS,

     160mH對應的匝數約為2026TS,經過測試再微調圈數即可達到中心電感量。

     以上為工字插件電感的電感量和匝數的計算辦法,你學會了嗎?
