磁環電感線圈有什么作用？
分類：電感資訊 發布時間：2023-02-13 瀏覽量：1436
磁環電感電感器的一種，它由一個磁環和一個線圈組成，磁環由鐵磁材料制成，線圈由絕緣材料包裹，磁環電感的特點是具有較高的電感值，可以用來過濾高頻信號，抑制高頻信號的傳播，從而達到濾波的目的。磁環電感也可以用來改變電路的頻率特性，從而調節電路的頻率響應。

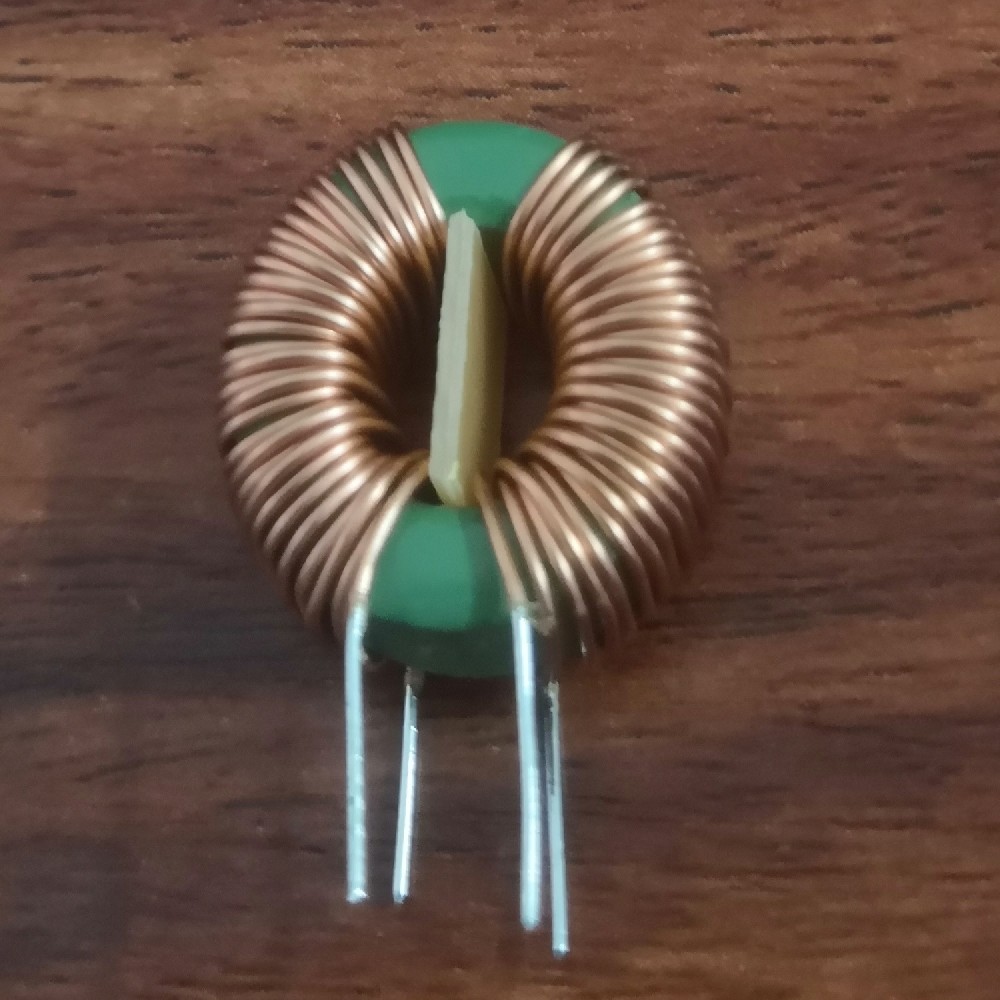

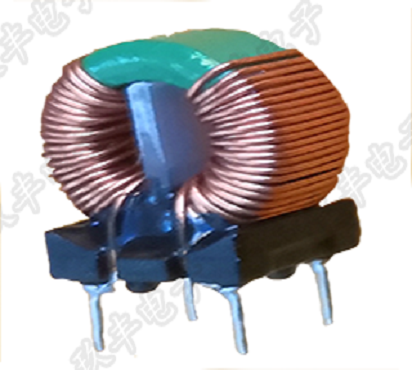

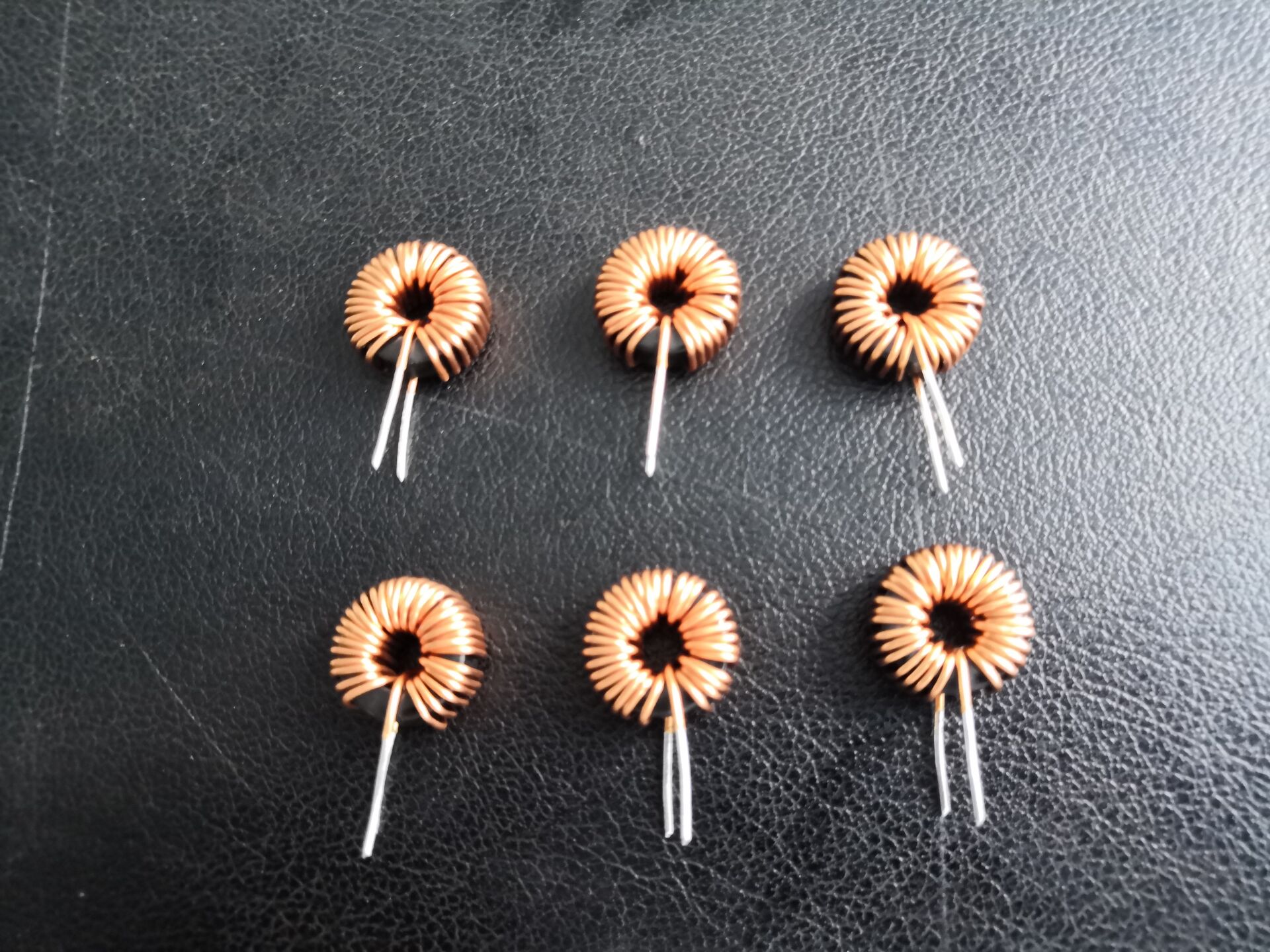

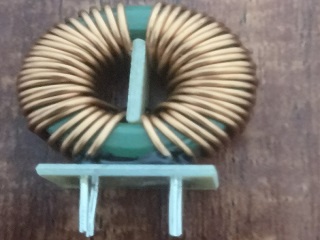

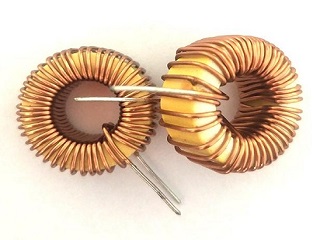

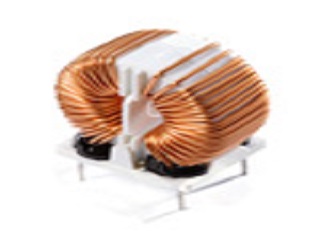

磁環電感是閉磁路結構，具有良好的抗干擾能力，可以濾波，消除噪聲，磁環電感也叫環形電感，繞單個繞組線圈的叫差模電感，用來處理差模信號，繞2個繞組線圈的叫共模電感，用來處理共模信號，故磁環電感也有差模電感和共模電感的說法。
磁環電感根據磁環材料的不同分為羰基鐵粉，鐵硅，鐵硅鋁，鐵粉芯，鎳芯鐵氧體，錳芯鐵氧體，非晶，超微晶等。

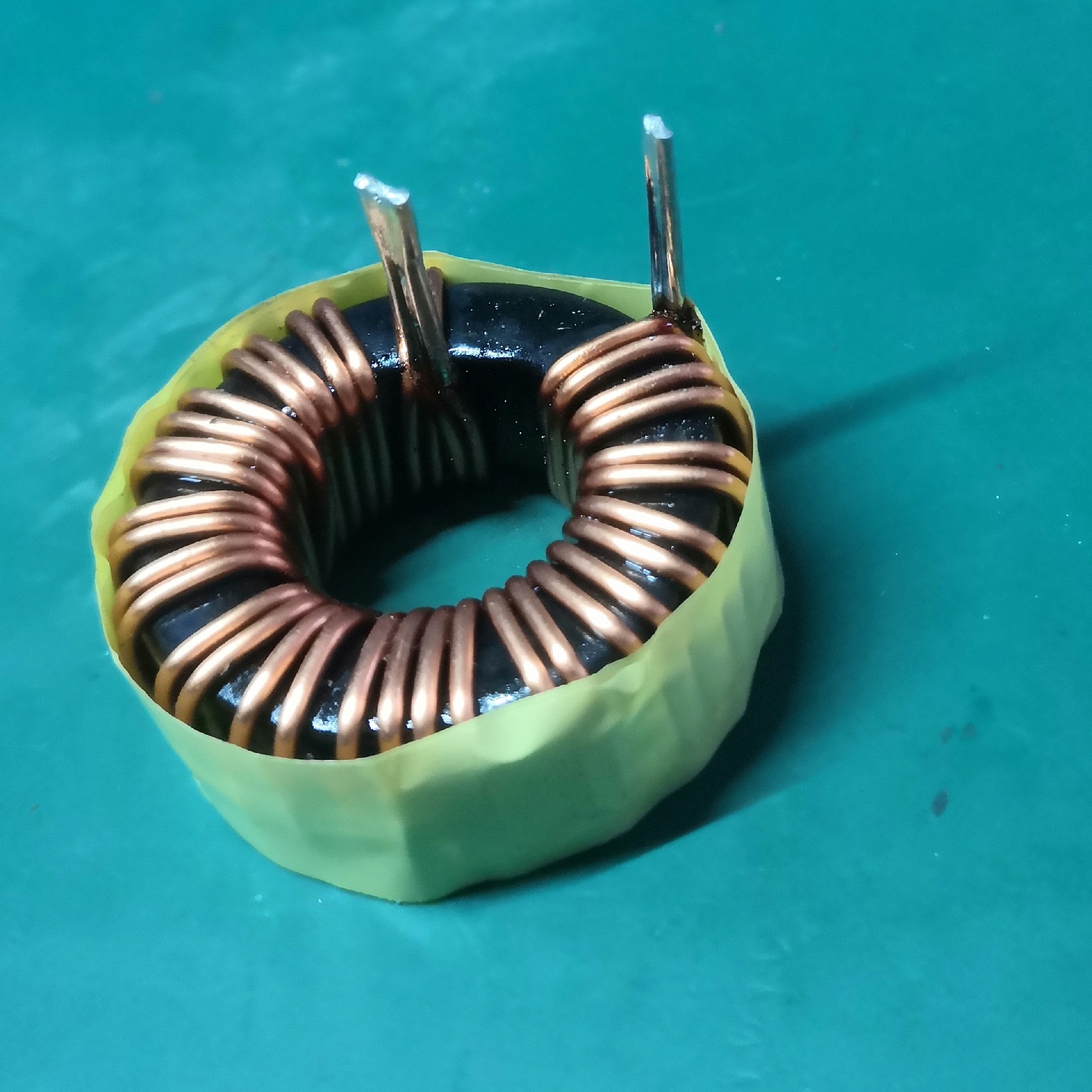

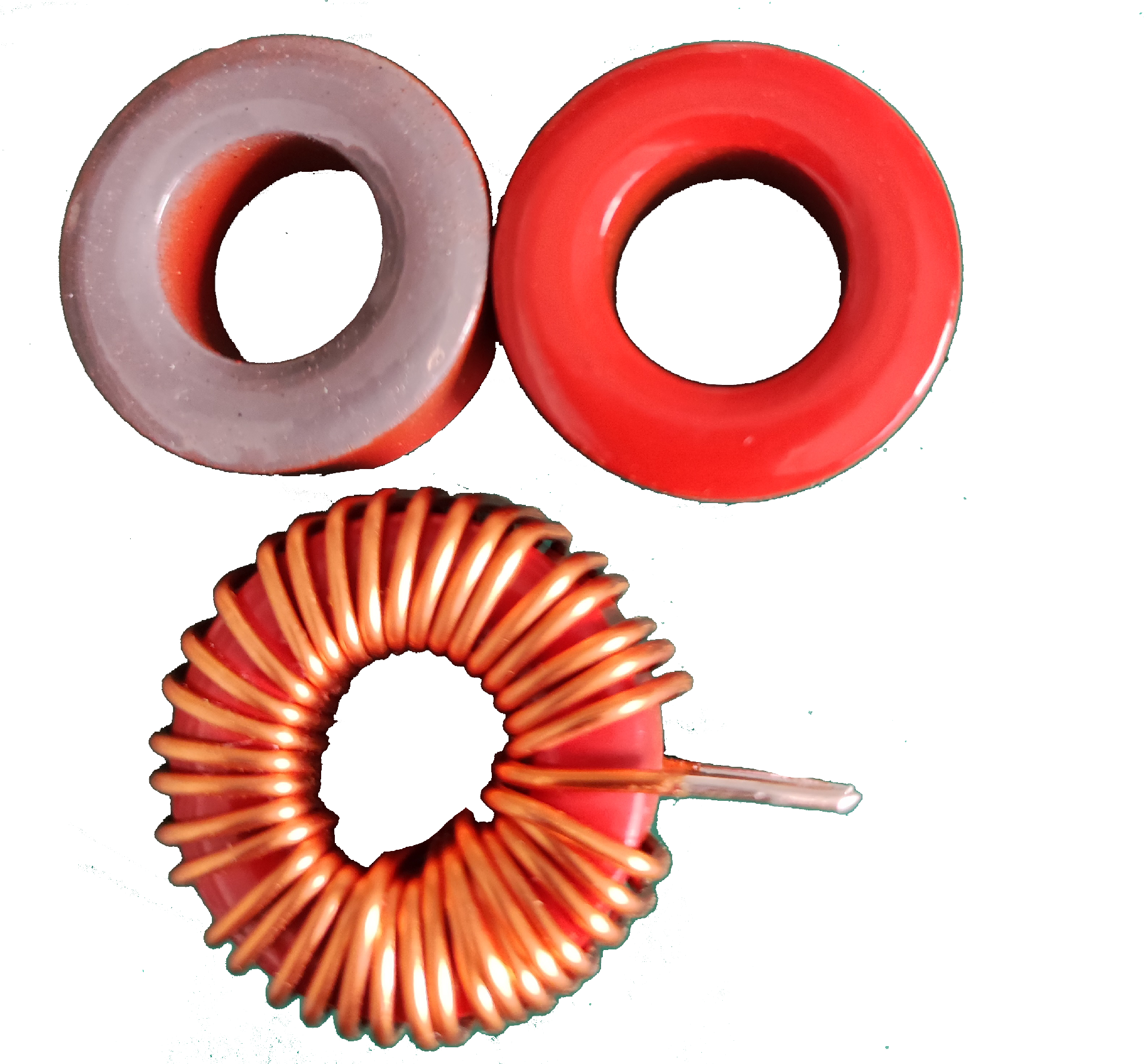

羰基鐵粉材料為-2材，表面涂覆紅灰相間的顏色，俗稱紅灰環，優點是磁導率低，磁飽和密度高，不易飽和，可以耐超大電流，缺點是只能做低感量，需要繞制的圈數較多，意味著銅線用量要多很多，而且材料本身價格比較昂貴，成本極高，常用于數字功放音響方面。
鐵硅也叫鐵硅合金磁粉芯，外面涂覆藍色，由含6%硅的硅鐵粉制成，具有高達16000高斯的高飽和磁感應強度，有優異的直流偏置特性，磁損比鐵粉芯低，有很好的溫度穩定性和高能量儲存能力。磁導率范圍一般在26u至90u至間。是真正耐高溫的磁粉芯，高溫下不會出現老化現象，是峰值負載要求極高的低、中頻扼流圈應用的最佳選擇。主要用于太陽能逆變器、風力發電逆變器、PFC電感濾波器、扼流圈電感、電動車逆變器、開關電流扼流線圈、汽車ABS控制系統、汽車發電機、變頻空調等。
鐵硅鋁是一種應用比較廣泛的金屬軟磁材料，外表涂覆黑色，成分包含85％鐵(Fe)、9％硅(Si)和6％鋁(Al)，該材料具有低損耗、相對高飽和磁感應強度度、接近零磁致伸縮的特性，同時，也有高溫下穩定性高的優點。廣泛應用于開關電源，電源適配器，逆變器，燈飾變壓調光器，UPS不間斷電源，各種電器控制板等，是一款兼顧性能和成本的產品，性價比極高。
鐵粉芯是比較常見的一種軟磁材料，外表涂覆黃白相間或者藍綠相間的顏色，俗稱黃白環或藍綠環,也是目前市場價格比較低的材料之一。這種材料由碳基鐵磁粉及樹脂碳基鐵磁粉構成，由于價格低廉，鐵粉芯至今仍然是用量最大的磁粉芯，磁導率為10~100之間。主要應用于電器回路中解決電磁兼容性（EMC）問題。實際應用時，根據不同波段下對濾波要求不同會添加各種不同的其他物質。
鎳芯鐵氧體是由氧化鐵，氧化銅氧化鎳，氧化鋅配料組成，經過成型，高溫?zé)Y(jié)爐燒結而成，外表面常涂覆綠色，磁導率從50~2300，它可以使正常有用的信號很好的通過，又能很好的抑制高頻干擾信號的通過，而且價格低廉。主要應用于電腦顯示器 液晶電視、電器數據線、扁型排線、通訊設備線、抗干擾濾波線、電器排線、電源線、USB線等系列抗干擾效果。也可以繞線制成電感插件用于電源上面，頻譜寬，感量穩定。
錳芯鐵氧體由氧化鐵，氧化錳，氧化銅配料組成，經過成型，也是高溫?zé)Y(jié)爐燒結而成，錳芯燒結溫度比鎳芯更高，外表面一般涂覆綠色，UI磁導率高，從5500~15000，矯頑力小，感量高，結構致密，有狹長的磁滯回線，多用于有線通訊，移動通訊，廣播，電視數字領域，用量制作共模磁環電感的較多。
非晶磁環是使用非晶材料帶材卷曲，放置在小護殼里面制成，有鐵基納米晶帶材和鐵基非晶帶材及超微晶納米晶帶材，護殼一般是塑料制成。
鐵基納米晶也叫超微晶 主要成份：Fe, Si, Nb, B, Cu。它首先被制成非晶帶材,然后經過適當退火,形成微晶和非晶的混合組織.這種材料價格較低,但磁性能極好,幾乎能夠和鈷基非晶合金媲美,是工業和民用中高頻變壓器,互感器,電感的理想材料,也是坡莫合金和鐵氧體的換代產品.是目前應用最廣泛的一種非晶材料。 可取代硅鋼、坡莫合金及鐵氧體，作為各種形式的高頻（20kHz－100kHz）開關電源中的大中小功率的主變壓器、控制變壓器、濾波電感、儲能電感、電抗器、磁放大器、飽和電抗器鐵芯、EMC濾波器共模電感和差模電感鐵芯、ISDN微型隔離變壓器鐵芯；同時廣泛應用于各種類型不同精度的互感器鐵芯；鐵基非晶注意成分是Fe，Si，B, 它的特點是磁性強,軟磁性能優于硅鋼片,價格便宜,最適合代替硅鋼片,用于中低頻變壓器的鐵芯,例如配電變壓器,中頻變壓器,大功率電感,電抗器等.
用于開關電源平滑濾波輸出電感、差模輸入電感,汽車音響的噪音抑制、汽車導航系統扼流圈,空調、等離子電視中PFC功率因數校正開關電源、不間斷電源等輸出電感及高頻變壓器等。
