磁環電感在不同電路中的作用
分類：新聞資訊 發布時間：2022-09-27 瀏覽量：447
磁環電感是電路設計中常見的電子元件之一，電感和電阻，電容被稱為電子三大元器件，這三大元器件并不是獨立存在，經常是同時存在，磁環電感和電容可以形成LC濾波器在降壓電路中形成續流效應。下邊簡單介紹一下磁環電感在不同電路中的作用。

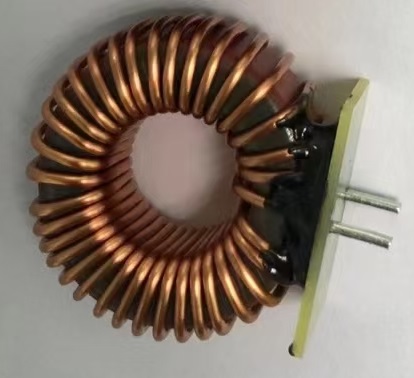

磁環電感
1、與電容組成LC濾波電路
眾所周知，繞線電感可以通過直流電，阻交流電，因?yàn)槔@線電感的感抗與交流頻率關聯很大，繞線電感的頻率越大，感抗就越大。磁芯電感在LC濾波器電路中，是開關電源最常見的電路構造，電感與電容具有濾波功效。電路中的交流紋波失真會被電感濾除，電容C具有濾波作用，可以使后端輸出更為光滑。這種繞線電感一般應用于大功率電源如2KW開關電源。
2、在DC/DC降壓電路中應用
DC/DC降壓芯片輸入范圍較廣，變換效率高，DC/DC電路一般由電感、電容、二極管等器件一起組成。繞線電感在DC/DC電路降壓起關鍵作用。內部MOS管道導通時，電感儲能；內部；MOS當管道關閉時，電感儲存的能量向負荷供電。
3、用在LC諧振電路中
LC能夠組成并聯諧振，還可以組成串聯諧振，一般也稱為選頻，便是在諸多的輸入頻率中，僅有與諧振一致的才能夠經過。
這類電路常常用在收音機、智能電視等應用中。LC在設計諧振電路時，必須經過大量的計算，以明確磁環電感和電容的最佳參數。
繞線電感便是一個在磁環上繞制線圈的電感器。因?yàn)殡姶啪€圈接通電源后對交流電流具備感抗，因此就組成了一個電子元器件一一電感器!電感器的電感值從零點零幾微亭到十?dāng)?shù)亳亭。原本僅用線圈就可組成電感，但為了更好地增加電感量，降低容積與輸電線電阻測量，就添加了由渦流損害很小的鐵氧體磁芯。如一個1微亨的電磁線圈添加導磁率為100的磁芯，理論上電感也增加了100倍變成100微亨了。但實際上真正增加了多少，不只是導磁率，還與磁芯的樣子相關!一般幾十毫亨下列的磁芯電感，多用在高頻率交流電路中。好幾百Hz下列的交流電路中的電感量都會在好幾百毫享之上。用磁芯己不適合，只是改成微晶，坡膜合金，甚至是硅鋼片了!體積，凈重也就大的多了!在規定電感質量Q非常高的地區卻不加鐵芯!
電感元器件關鍵用以諧振電路，帶通，帶阻濾波器。依據設計方案規定，在電路中組成自動調諧電路，選頻器，陷波器，濾波器，高頻率，中頻變壓器，抗干擾性電路，阻尼電路，消火花電路，儲能電路，電橋，等電路。普遍的是用以濾波與抗干擾!
