磁環電感量和匝數有什么關系?

分類:專業問答 發布時間:2023-03-25 瀏覽量:2754

    磁環電感量和匝數之間有著緊密的關系。下面詳細介紹這種關系,以及如何使用它來計算磁環電感量和匝數。


    什么是磁環電感量?

磁環電感量是指磁環中存儲的電能。當通過磁環中的線圈時,會在磁環中產生一個磁場,這個磁場可以存儲電能。磁環電感量通常用L表示,單位是亨利(H)。


     什么是匝數?

在磁環中,匝數是指線圈中的導線繞了多少圈。匝數通常用N表示。


    磁環電感量和匝數的關系

在磁環中,磁感應強度和電流的關系可以用安培定理表示:


B = μNI


其中,B是磁感應強度,μ是磁導率,N是匝數,I是電流。


   磁環電感量可以表示為:


L = (N^2 * μ * A) / l


    其中,A是磁環的橫截面積,l是磁路長度。


    由上述公式可以看出,磁環電感量與匝數的平方成正比。這意味著,當匝數增加時,磁環電感量也會增加。同樣的,當匝數減少時,磁環電感量也會減少。


     如何計算磁環電感量和匝數?

為了計算磁環電感量和匝數,需要測量一些磁環的參數。這些參數包括磁環的橫截面積、磁路長度和線圈中導線的長度。然后,可以使用下列公式來計算磁環電感量和匝數:

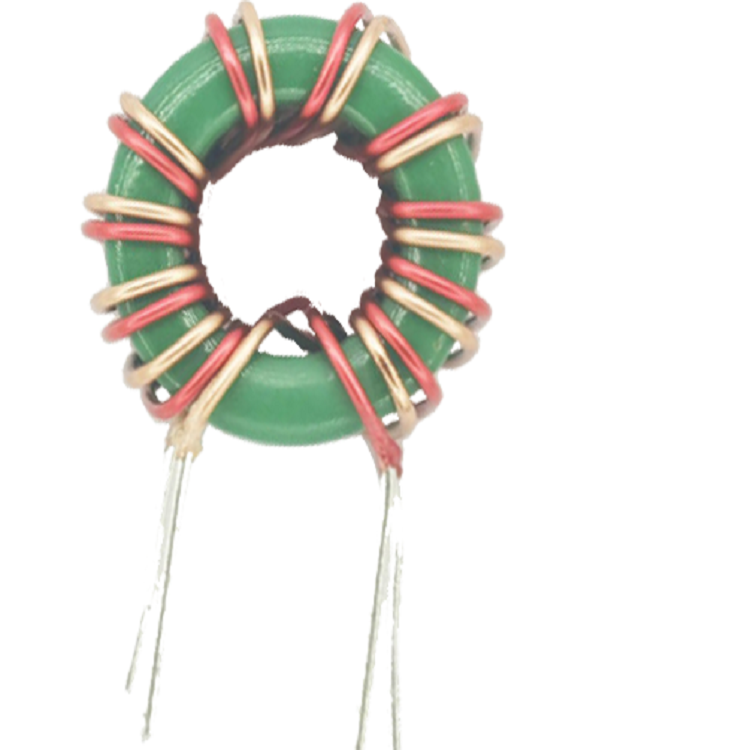

磁環電感

L = (N^2 * μ * A) / l


N = sqrt(L * l / (μ * A))


其中,L是磁環電感量,μ是磁導率,A是磁環的橫截面積,l是磁路長度,N是匝數。


應用舉例

假設我們有一個磁環,它的橫截面積為1平方厘米,磁路長度為10厘米。線圈中有100個匝,導線長度為50米。磁導率為1.2566 × 10^-6 H/m。


我們可以使用下列公式來計算磁環電感量:


L = (N^2 * μ * A) / l


L = (100^2 * 1.2566 × 10^-6 * 1) / 0.1


L = 0.12566 H

   磁環電感量計算公式一:

L=AL*N*N(L為電感量,AL為單圈感量,N為繞線匝數)

  磁環電感量計算公式二:

ui={L*(A+C)*10000}/{4*N*N*(A-C)*H}  (ui為磁環的磁導率,L為電感量,N為匝數,A為磁環外徑,C為磁環內徑,H為磁環高度)
