磁環電感出現炸機,是什么原因?

分類:專業問答 發布時間:2023-04-02 瀏覽量:787

    雙線繞的磁環共模電感如生產管控不到位,插件安裝后,通電工作非常容易發生炸機現象,造成炸機有哪些原因呢?


     一、磁環電感出現炸機可能有多種原因,以下是幾種可能的原因:

1,過載:如果磁環電感的電流超過了其額定電流,就會導致過載,使得電感產生過多的熱量,最終可能導致磁環電感炸機。,

2,過壓:磁環電感在使用時,如果電壓超過了其額定電壓,也可能導致磁環電感炸機。

3,短路:如果磁環電感內部出現短路,電流就會急劇增加,這會導致磁環電感產生過多的熱量,最終可能導致磁環電感炸機。,

4,溫度過高:如果磁環電感長時間工作,導致溫度過高,也可能導致磁環電感炸機。

5,材質問題:如果磁環電感本身質量不好,或者制造工藝不良,也可能導致磁環電感炸機。

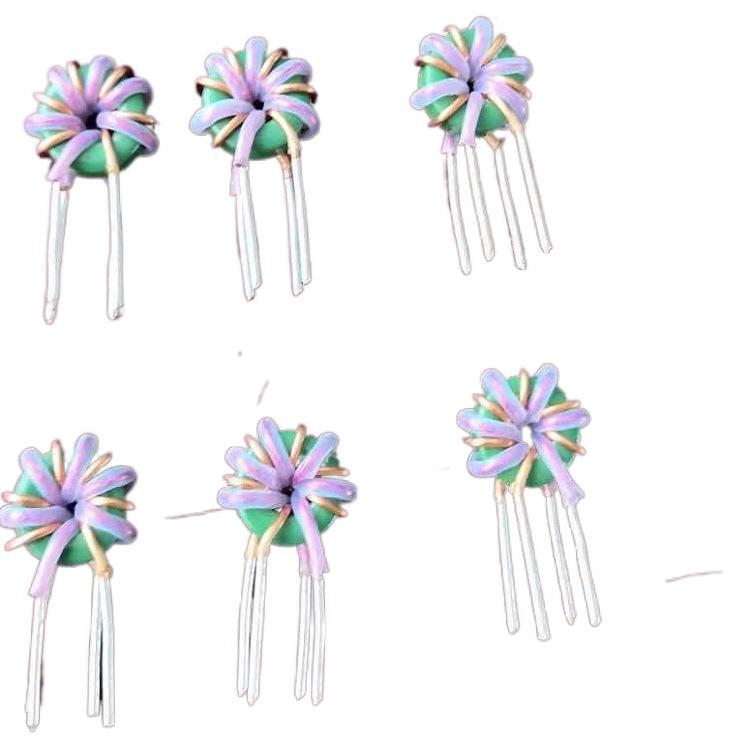

磁環共模電感

    在現實中發生最多的是因繞線過程中或焊錫中發生導線絕緣層破壞,導致相鄰的匝間短路,承受不住額定電壓,產生的電流急劇增加,熱量過多,導致炸機。

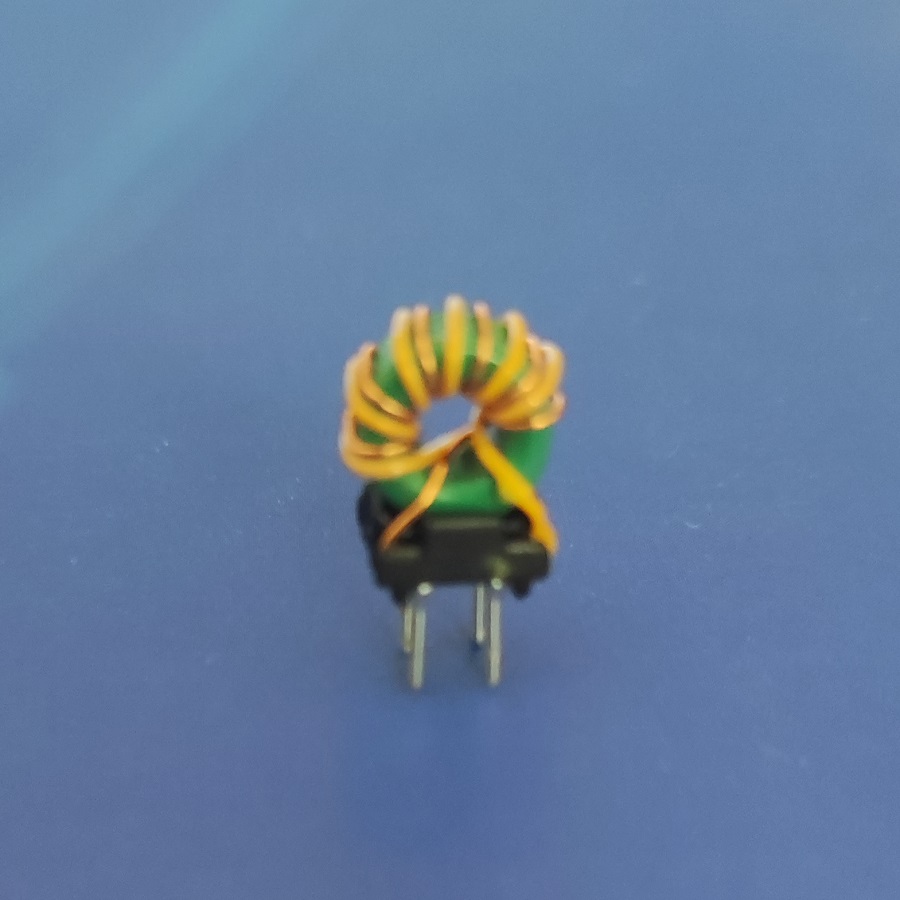

磁環共模電感帶底座

   磁環電感短路耐壓不良問題如何解決?

   1,換導線材料,選用絕緣層較厚的導線,如漆包線改為三層絕緣線或者高溫馬達線;

   2,改繞線方式,雙線并繞改為分邊繞,中間加隔板分開兩個繞組,防止匝間短路;

   3,含浸,繞線完成后,浸泡絕緣油,加強導線表面的絕緣性;

   4,改善焊錫工藝,如使用免洗可以降溫的助焊劑,防止焊錫時間過長和過深;

   5,加套管,有條件的可以整條導線加鐵弗龍?zhí)坠茉倮@線,或者進出線加一截;

   6,加底座,繞線完成后,將磁環引腳掛在底座上再焊錫,底座安全距離,可以最大限度降低焊錫造成的短路概率;

   7,繞線工藝改進,加強繞線夾具治具的絕緣性,如包膠帶,包碎布等,使用塑料鉤針替代金屬材質鉤針(尤其是機繞);

   8,雙線并繞的0.4線徑以上的建議全部打耐壓測試,防止耐壓不良產品流出。
