什么是共模電感
分類：電感資訊 發布時間：2023-02-16 瀏覽量：504

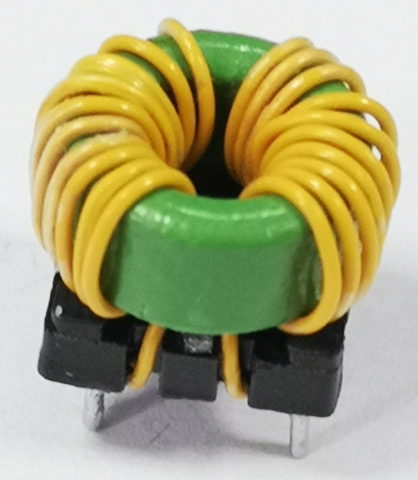

共模電感，又稱共模線圈，是一種非常常見的電子元件。它是一種高頻電感元件，可以在高頻電路中用來過濾、增強和調節電流、電壓和功率。它由線圈材料、填充物、絕緣材料和磁芯組成，能夠對高頻信號進行濾波和增強。
共模電感的結構有很多種，最常見的是圓柱形結構、半圓型結構和半圓結構。圓柱形結構的共模線圈由一個圓筒形的磁芯、一個外殼和一個線圈組成。
它的磁芯是由一種可以較好地把磁電能轉換為電能的磁材料制成的，如鐵氧體、釹鐵硼等。線圈是由許多細而緊密的線組成，它們可以把電能轉換為磁能。外殼是由一種高絕緣性材料制成的，它可以有效地防止電磁波的干擾。
共模電感的工作原理非常簡單，當它接受到高頻電流時，磁芯會產生磁場，磁場會通過線圈形成電流，這就是電感的基本原理。電感在高頻電路中的作用是把電流過濾、增強和調節，從而達到抑制特定頻率的信號，從而改變高頻電路的頻率特性。共模電感的特點是雙繞組，兩個繞組同進同出，特性相同。
共模電感的實際應用非常廣泛，它可以用在電視、電腦、移動電話、汽車、家用電器等各種設備中，用來抑制特定頻率的信號，以及濾波、調節電壓和提高信號的質量。此外，它還可以用于抗干擾的電路設計中，使電路抗干擾性更強。共模電感在高頻電路中有著重要的地位，它能夠有效地濾波、增強和調節電流、電壓和功率，用于抑制特定頻率的信號，以及濾波、調節電壓和提高信號的質量，用于抗干擾的電路設計中，使電路抗干擾性更強，為電子設備提供了非常重要的功能。
