有什么方法測量磁環電感的好壞？
分類：電感資訊 發布時間：2023-02-19 瀏覽量：792
要測量磁環電感的好壞，可以使用以下方法：
1，頻率掃描法：使用信號發生器和示波器來測量磁環電感對不同頻率的響應。將信號發生器設置為一個頻率范圍，并將輸出信號連接到磁環電感。通過示波器觀察到的電壓信號來計算電感值。如果電感隨著頻率的變化而變化，則電感可能存在問題。

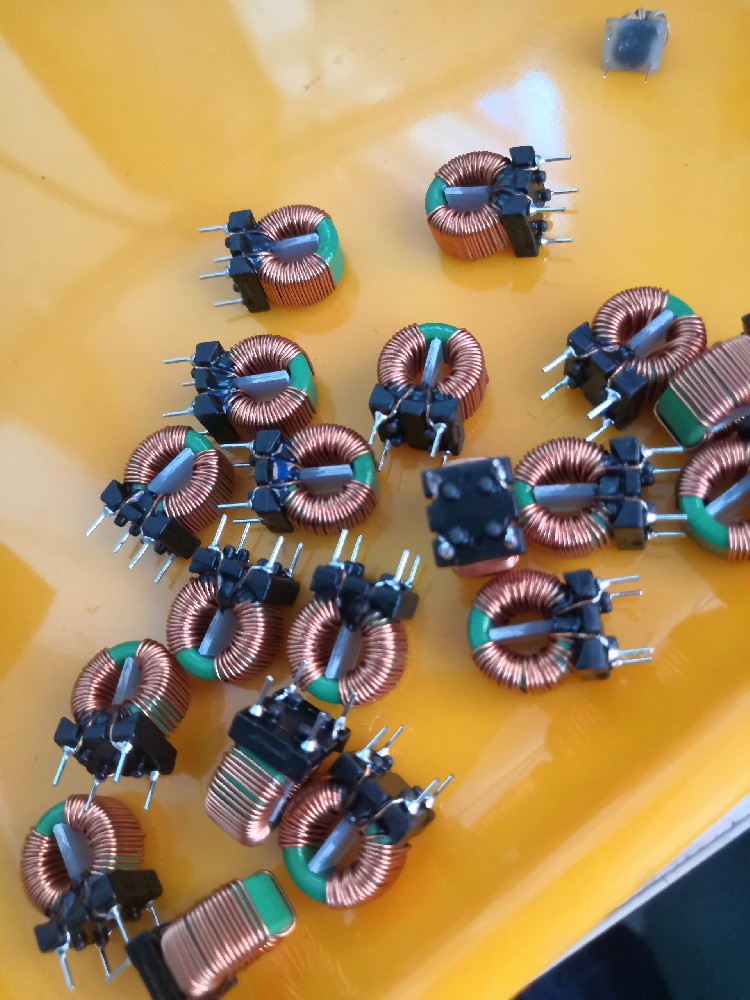

2，橋式測量法：使用LCR測量?jī)x或其他電感測量?jī)x器，如數字電橋，可以通過比較已知電感和未知電感的電壓值來測量磁環電感的值。如果測量到的值與預期值不符，則磁環電感可能存在問題。需要注意的是，共模磁環電感還需要測試電感平衡差，共模電感同進同出，圈數相同，一般兩組電感差不會超過250uh,如果超出，就說明，兩個繞組存在一組多一圈或少一圈的現象。
3，瞬態響應法：使用一個脈沖發生器來激活磁環電感，然后測量響應信號。通過觀察響應信號的波形和幅度，可以判斷電感是否工作正常。如果響應信號沒有預期的變化，則電感可能存在問題。
4，直流電阻法：通過使用萬用表或其他直流電阻測量?jī)x器，可以測量磁環電感的直流電阻值。如果電阻值不在預期范圍內，則電感可能存在問題。
