什么是電感層間短路?
分類:電感資訊 發布時間:2023-04-19 瀏覽量:1041
一, 什么是電感層間短路?
電感層間短路指的是在電感器中,兩個或多個不同的線圈之間發生短路,導致電感器失去了原有的電感值。這種短路可能是由于線圈之間的絕緣損壞、線圈之間的接觸不良、線圈之間的電弧等原因造成的。
電感器是一種用來儲存電能的被動元件,通常由線圈和磁芯組成。當電流通過線圈時,會在磁芯中產生磁場,從而儲存電能。如果線圈之間發生短路,電流會直接從一個線圈流到另一個線圈,而不會再產生磁場,因此電感器的電感值就會減少或失效。這將導致電路中的電流和電壓的變化,影響整個電路的工作。
二,電感層間短路如何測試?
電感測試通常用于測試電路中的電感值。如果在測試過程中發現層間短路,可能是由于電感器內部的導線或繞組短路所致。為了檢測層間短路,可以使用以下方法:
1,萬用表或LCR表來測試電感器的電感值。如果測量結果異常,可能意味著存在層間短路。
2,通過觀察電感器外觀來檢查是否存在短路。如果電感器的外殼有裂痕或者破損,就可能會導致內部短路。
3,使用電感測試儀來檢測電感器中的層間短路。這種測試方法能夠快速、準確地檢測到短路問題,可以有效地提高測試的精度和效率。
4,使用專業的層間短路測試儀測試,適用于多層繞制單組線圈。
5,使用耐壓測試儀測試,適用于雙繞組的磁環電感和變壓器產品。
需要注意的是,層間短路可能會導致電感值的偏差或降低電感器的性能。因此,在進行電感測試時,一定要特別注意層間短路問題,并及時排除短路故障。
三,層間短路如何預防?
電感線圈層間短路可以通過以下幾種方式預防:
1,合理設計電感線圈結構:在設計電感線圈時,應該盡量避免層與層之間交叉,以減少層間之間的相互干擾和可能引起的短路風險。
2,控制線圈的繞制過程:在制作電感線圈時,應該控制線圈的繞制過程,盡量保證層與層之間的絕緣距離符合設計要求,避免繞制過程中發生層間短路的可能。
3,選擇合適的繞線材料:選擇合適的繞線材料,如高溫耐熱、高絕緣強度的絕緣材料,可以提高電感線圈的絕緣性能,從而減少層間短路風險。
4,加入層間隔離材料:在電感線圈的不同層之間加入層間隔離材料,可以有效地隔離層間電場,如共模磁環電感分邊繞,中間塞隔板,減少層間短路風險。
5,加入屏蔽層:在電感線圈的外部或內部加入屏蔽層,可以有效地阻擋外部或內部電場的傳播,減少層間短路風險。
6,控制線圈的溫度和濕度:電感線圈在工作時可能會產生熱量,應該控制線圈的溫度和濕度,以保持絕緣性能和減少層間短路風險。
7,采用高精度制造工藝:在制造電感線圈時,應該采用高精度制造工藝,以確保層與層之間的間隔符合設計要求,并且表面平整度高,以減少短路風險。

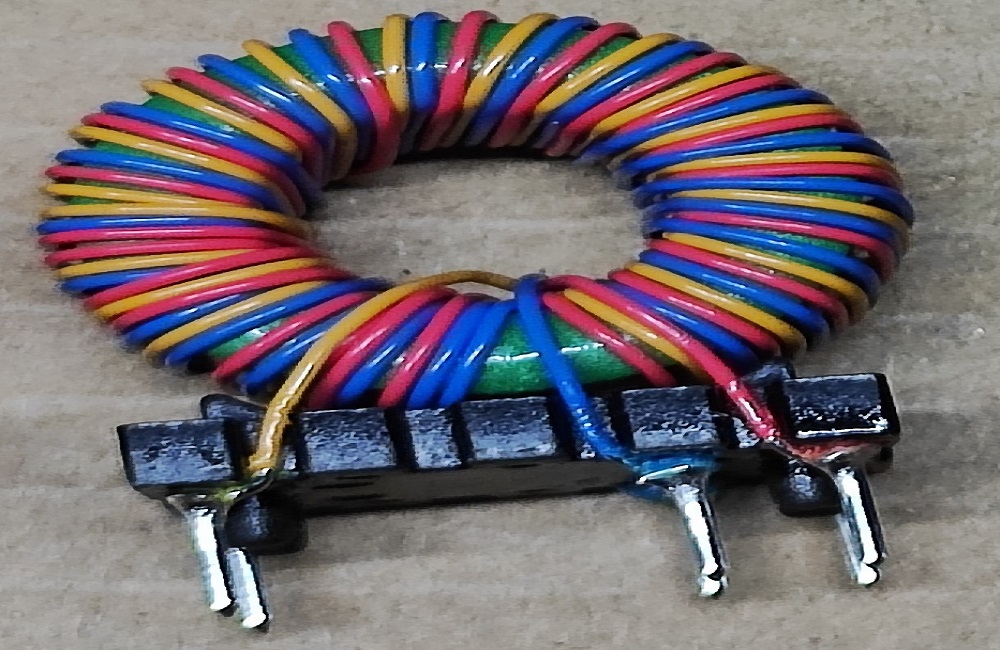

8,使用絕緣層強度高的導線如三層絕緣線或高溫馬達線繞制,設計的時候,使用帶底座支架的設計,避免焊錫的時候造成短路。
