功放升壓變壓器的作用

分類:電感資訊 發布時間:2023-04-19 瀏覽量:886

     一,功放升壓變壓器的作用:

     功放升壓變壓器的作用是將輸入的低電壓信號轉換為更高的電壓信號,以便于功放對其進行放大處理。這是因?yàn)楣Ψ判枰欢ǖ碾妷翰拍茌敵鲎銐虻墓β?,而低電壓信?hào)無法滿足功放的需求。

      具體來說,功放升壓變壓器通過將輸入信號從低電壓級別提高到更高的電壓級別,使得功放可以更好地對其進行放大。同時,功放升壓變壓器還可以提供一定的隔離和防干擾作用,避免電源噪音和其他干擾對音頻信號的影響。

     值得注意的是,功放升壓變壓器的設計和制造質量對音頻系統的聲音質量具有重要影響。因此,選擇高品質的功放升壓變壓器是很重要的,可以提高音頻系統的性能和音質。

功放升壓變壓器

    二,功放升壓變壓器用什么材料繞制?

      功放升壓變壓器主要用于將低電壓升高到高電壓以供功放電路使用。通常,功放升壓變壓器的鐵芯和線圈都是由高磁導率材料制成,以提高變壓器的效率和性能。常用的材料包括硅鋼片、鐵氧體、鐵氧化物等。

     硅鋼片是一種低碳鋼片,具有高導磁率和低磁滯損耗,常用于制造變壓器的鐵芯。鐵氧體是一種絕緣磁性材料,具有較高的導磁率和低的損耗,廣泛用于高頻變壓器和電感器中。鐵氧化物也是一種常見的磁性材料,具有高導磁率和低的磁滯損耗,被廣泛應用于電子器件中。

     變壓器的線圈通常采用銅線或鋁線,這些材料都具有較高的導電性和導熱性能,能夠保證變壓器的高效工作。同時,在制造線圈時還需要使用絕緣材料來隔離線圈和鐵芯,以避免短路和漏電等問題。常用的絕緣材料包括環氧樹脂、聚酰亞胺、聚乙烯等。


     三,功放升壓變壓器怎么繞?



     功放升壓變壓器的繞法需要根據具體的電路設計和要求進行選擇。一般來說,升壓變壓器的繞法有單層繞和分層繞兩種,其中單層繞法更為簡單,分層繞法則可以有效地減少漏磁感應和電容耦合等問題。

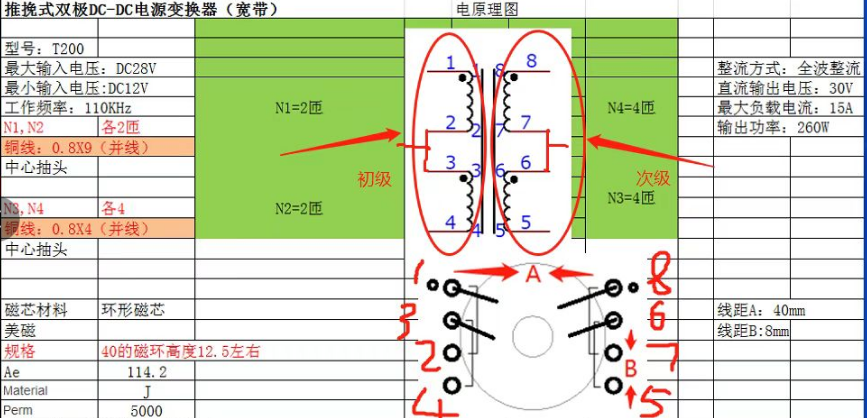

以下是一個簡單的單層繞法示意圖,僅供參考:

功放升壓變壓器繞線圖

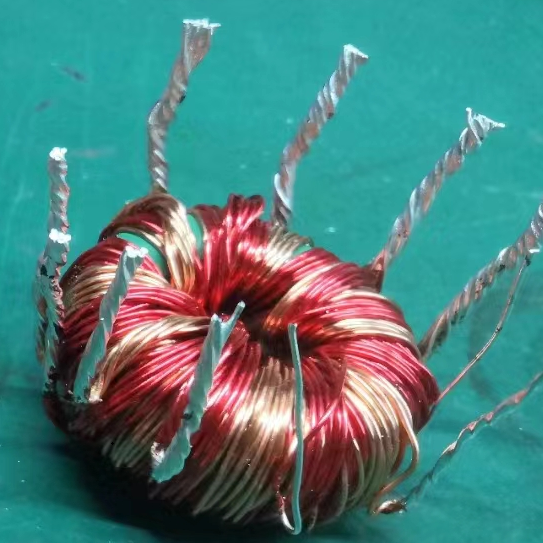

首先,準備一個鐵芯,可以選擇EE、EI、RM、T等形狀,根據功放電路的電壓和電流要求來確定芯片的尺寸和材質。

然后,在鐵芯上繞制一層繞組,通常使用漆包線或裸線,根據具體要求確定繞組的匝數和截面積。

接下來,將繞好的一層繞組繞在另一層上,形成升壓變壓器的二次繞組。二次繞組的匝數和截面積也需要根據電路設計和要求進行選擇。

最后,通過連接端子或引出線,將變壓器與功放電路相連接即可。
