共模磁環電感可以過1500v的耐壓嗎?
分類:電感資訊 發布時間:2024-05-10 瀏覽量:848

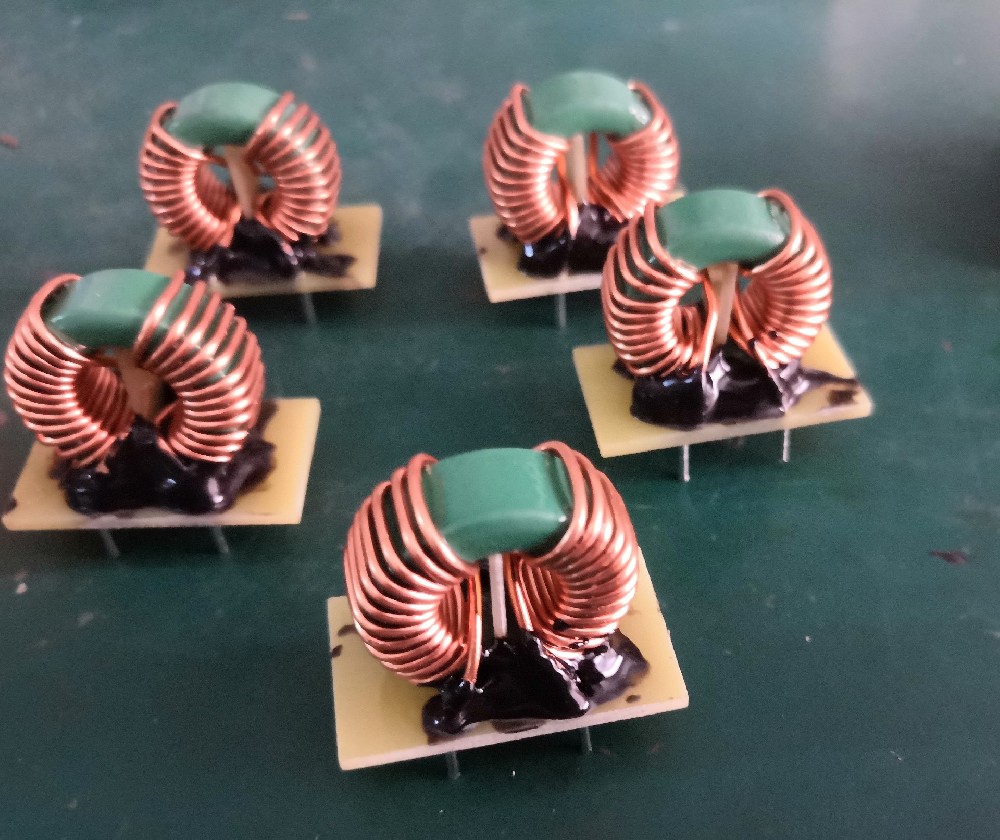

磁環電感能不能過1500V的電壓,要看繞線方式,共模磁環電感使用分邊繞,中間加隔板,相鄰繞組隔開了,1500V的電壓是沒有問題的,如果是雙線并繞,發生短路,打火的
現象幾率就比較高了。
磁環電感雙線并繞是否可以通過 1500V 耐壓,取決于多個因素,包括磁環的材料、尺寸、繞組的匝數和絕緣材料等。
一般來說,要通過高電壓耐壓測試,需要確保繞組之間有足夠的絕緣距離和良好的絕緣材料。此外,磁環本身的絕緣性能也很重要。
然而,確切的耐壓能力還需要根據具體的磁環電感設計和測試來確定。為了確保安全性和可靠性,建議在進行高電壓應用時,遵循相關的標準和規范,并進行充分的測試和驗證。
分析一下雙線并繞耐壓不良的幾個問題點:
1,導線絕緣層較差,繞線過程中絕緣層被破壞,相鄰繞組間隔太近,甚至挨在一起,導致短路;
2,焊錫過程中,熱傳導導致引腳附近部位絕緣層受損,而繞線引腳出來,挨的較近也恰恰是引腳附近的位置,發生短路風險較高。
雙線并繞的磁環共模電感,即使打過耐壓測試了,如果排線較滿,在客戶端插件焊錫過程中,如使用高溫錫上錫,稍有操作不當,會對導線的絕緣層造成二次損傷,這也是為什
么明明打過耐壓測試了,客戶還是投訴耐壓短路不良的原因。
雙線并繞的共模磁環電感,改不了分邊繞的,如何改善,提供絕緣性呢?
1,改用絕緣性好的導線,如三層絕緣線或者高溫漆包線;
2,導線上穿鐵氟龍?zhí)坠?,有條件的可以整條穿,成本受限的話,可以在靠近引腳部位,引腳交叉位置套一截鐵氟龍?zhí)坠埽?/span>
3,線圈進行含浸處理,加強表面的絕緣性同時固定線圈;
4,焊錫的時候,注意焊錫時間的控制,防止焊錫時間過長,導致熱傳導的熱量過多,導致絕緣層破壞。
