磁環電感在開關電源中起什么作用?

分類:電感資訊 發布時間:2024-05-15 瀏覽量:1104

      磁環電感在開關電源中主要起到以下幾個作用:


1. 濾波作用:磁環由于其閉磁路結構,具有抑制干擾的作用,所以磁環電感可以濾除開關電源輸出的高頻噪聲和干擾,使輸出電壓更加穩定和純凈。


2. 儲能作用:在開關電源的開關過程中,磁環電感可以將磁和電相互轉化,儲存能量,并在需要時釋放出來,以維持電源的穩定工作。


3. 阻抗匹配作用:磁環電感可以起到阻抗匹配的作用,使電源輸出端的阻抗與負載的阻抗相匹配,提高電源的效率和穩定性。


4. 電磁兼容作用:磁環電感可以減少開關電源對周圍電子設備的電磁干擾,提高系統的電磁兼容性。 總之,磁環電感是開關電源中不可或缺的重要

元件,它對提高電源的性能和穩定性具有重要的作用。 在實際應用中,需要根據具體的電源設計要求選擇合適的磁環電感參數和型號。

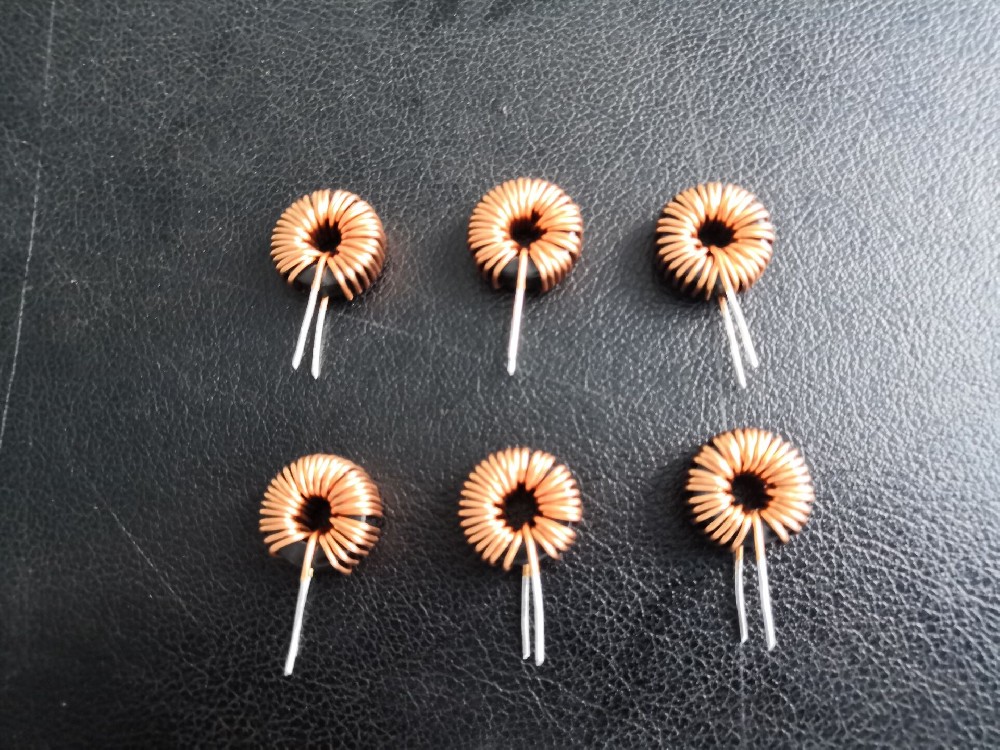

差模磁環電感

    根據繞線工藝的不同,磁環電感又可分為差模磁環電感和共模磁環電感。

差模電感主要用于抑制電路中的差模噪聲,差模噪聲是存在于相線和零線之間的噪聲。差模電感通過對差模電流產生高阻抗,從而有效地衰減差模

噪聲,提高電路的信噪比和抗干擾能力。差模電感典型代表如鐵粉芯,鐵硅鋁差模電感。

共模電感則主要用于抑制電路中的共模噪聲,共模噪聲是存在于相線和地線之間的噪聲。共模電感對共模電流具有較高的阻抗,能夠?qū)⒐材T肼暸?/span>

路到地,從而減少共模噪聲對電路的影響。共模電感常見于錳芯和非晶的磁環電感。

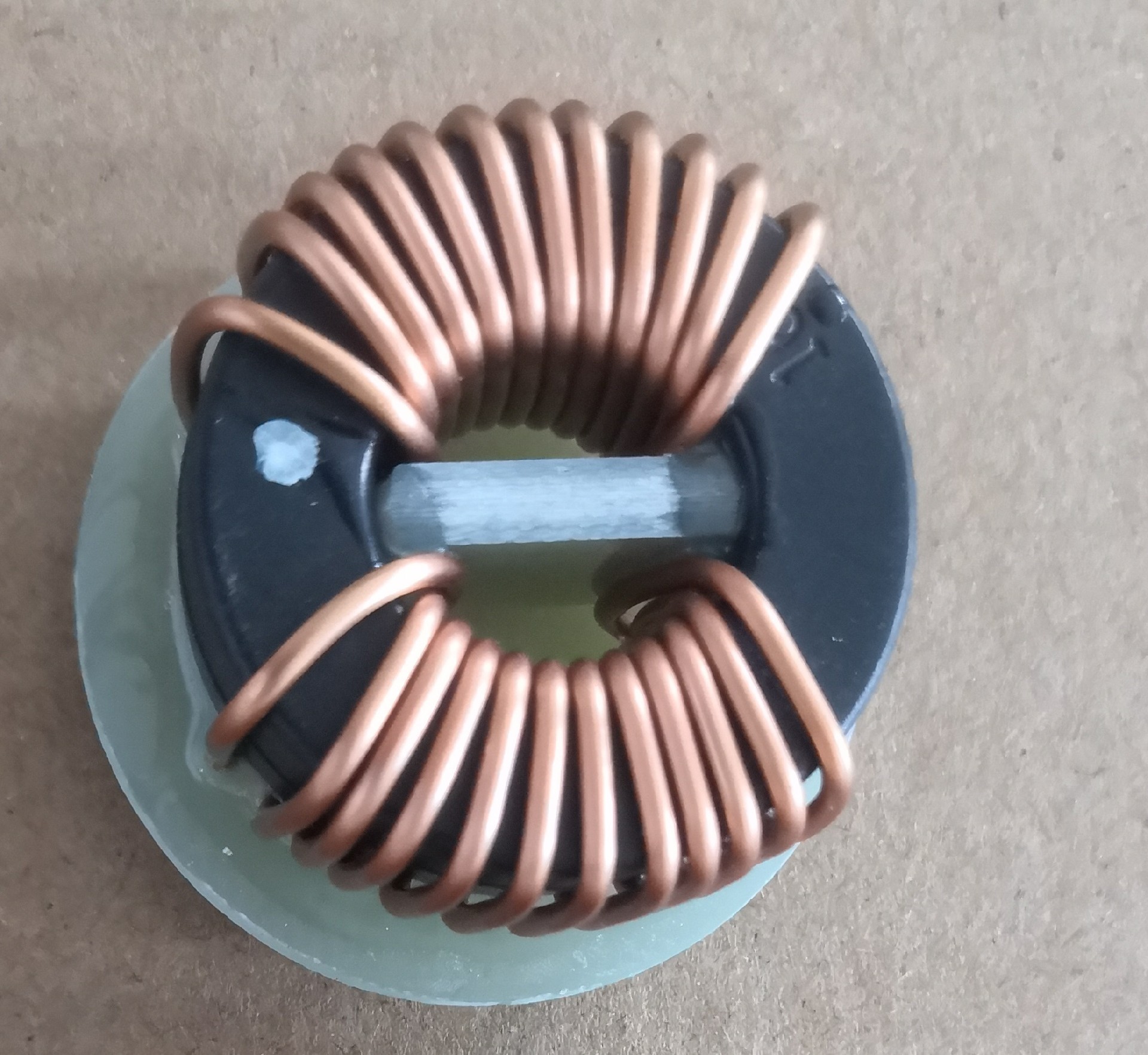

共模磁環電感

在實際應用中,差模電感和共模電感通常結合使用,以提高電路的電磁兼容性。例如,在開關電源中,共模電感用于抑制電源線上的共模噪聲,而

差模電感則用于濾除電源輸出端的差模噪聲。

需要注意的是,選擇合適的差模電感和共模電感需要考慮多種因素,如噪聲頻率、電流大小、電感值等。此外,在設計電路時,還需要合理布局電感

元件,以減小電感與其他元件之間的相互干擾。
