磁環電感計算公式
分類:電感資訊 發布時間:2022-07-19 瀏覽量:1978

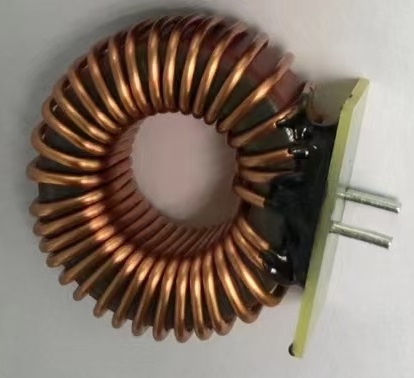

磁環電感電感量的計算:
通過下方的計算公式可以計算出感量.
公式:L={ui*4*N*N*(A-C)*B}/{(A+C)*10000}
L----電感量大小(單位uh)
N----繞線圈數(內數)

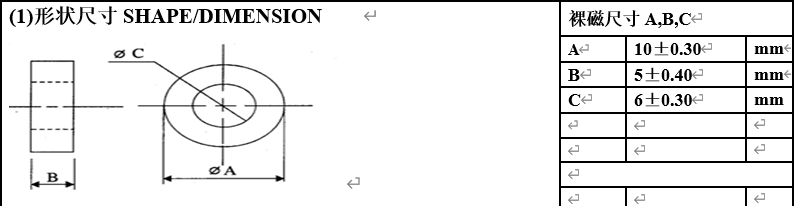

A----外徑(單位mm)
C-----內徑(單位mm)
B-----高度(單位mm)
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
案例分析:鎳鋅磁環T10*6*5,磁導率為600,繞制10圈,根據以上公式,代入數據,則可以得出
L=600*4*10*10*20/16*10000
=30uh
而鎳鋅材料磁導率公差為±25%,則我們可以測算出感量的范圍為30uH±25%。
