磁環電感三根本色線并繞繞制方法
分類:電感資訊 發布時間:2022-08-28 瀏覽量:1604
磁環電感三根本色線并繞,三個繞組獨立出腳,在繞制的時候,如果不對導線做好標識,分線拉腳的時候,非常容易分錯腳位,出現錯相位現象,而通過一個個繞組測試,效率又太低,下面介紹一個比較實用的繞線方法

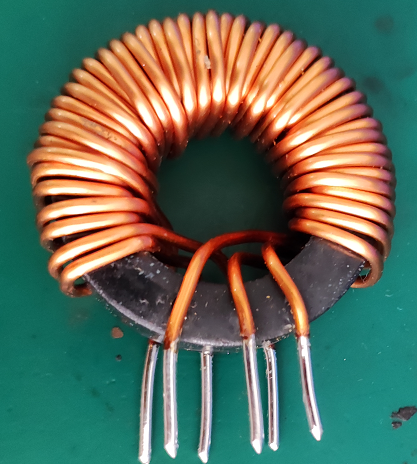

磁環電感雙線并繞一般使用金紅線,或者金線和三層絕緣線,兩種不同顏色的線,三線并繞可以使用三種不同顏色的線,小編遇到一款358125鐵硅鋁磁環電感,客戶要求使用1.5線徑本色漆包線,三根線都是同一種顏色,直接繞制肯定不行。
繞制方法:
1.三根線取其中任意兩根出來,分別用白色和黑色顏料標識兩端線頭。
2.取標識好顏色的兩根線并繞一起拉夠要求的15圈。
3.取沒有標識的第三根線拉夠15圈,線排列在前面15圈的縫隙里。
繞制完成后,拉線分線,黑色線頭對黑色線頭,白對白,剩下的就是本色。然后根據腳長腳距要求使用特定整腳板整腳剪腳,無需再一個個繞組測試分相位,該操作方法安全高效。
